Mô tả
Awave DSP 16 Pro Max là bộ xử lý âm thanh ô tô cao cấp, được thiết kế dành cho những hệ thống car audio cần khả năng xử lý nhiều kênh, công suất mạnh mẽ và khả năng căn chỉnh âm thanh chuyên sâu. Đây là lựa chọn phù hợp cho các cấu hình âm thanh xe hơi hiện đại, đặc biệt là các hệ thống sử dụng nhiều loa, cần chia tần chủ động, căn chỉnh thời gian và tối ưu từng vị trí âm thanh trong khoang xe.
Trong một hệ thống âm thanh ô tô, DSP đóng vai trò như trung tâm điều khiển tín hiệu. Thiết bị tiếp nhận tín hiệu từ nguồn phát, xử lý lại âm thanh, chia tín hiệu đến từng loa và cho phép kỹ thuật viên căn chỉnh chi tiết từng kênh. Với Awave DSP 16 Pro Max, người dùng có thể nâng cấp hệ thống âm thanh theo hướng chuyên nghiệp hơn, không chỉ tăng công suất mà còn cải thiện độ rõ, độ cân bằng và khả năng kiểm soát âm thanh.
Thiết kế dành cho hệ thống âm thanh nhiều kênh
Awave DSP 16 Pro Max được thiết kế với khả năng xử lý 16 kênh, phù hợp cho nhiều cấu hình âm thanh khác nhau như loa 2-way, 3-way, subwoofer, loa center, loa surround hoặc hệ thống có ampli ngoài. Mỗi kênh có thể được tinh chỉnh độc lập, giúp kỹ thuật viên kiểm soát chính xác từng loa trong xe.
Điểm mạnh của DSP 16 kênh nằm ở khả năng mở rộng hệ thống. Với các cấu hình âm thanh đơn giản, thiết bị có thể dùng ampli tích hợp để vận hành gọn gàng. Với các hệ thống cao cấp hơn, người dùng có thể sử dụng 16 kênh RCA output để kết nối thêm ampli ngoài, từ đó xây dựng hệ thống car audio chuyên sâu hơn.
Theo tài liệu hãng, sản phẩm được trang bị 16 high-level input, 16 high-level output và 16 RCA audio output, giúp thiết bị linh hoạt khi lắp đặt trên nhiều dòng xe khác nhau.

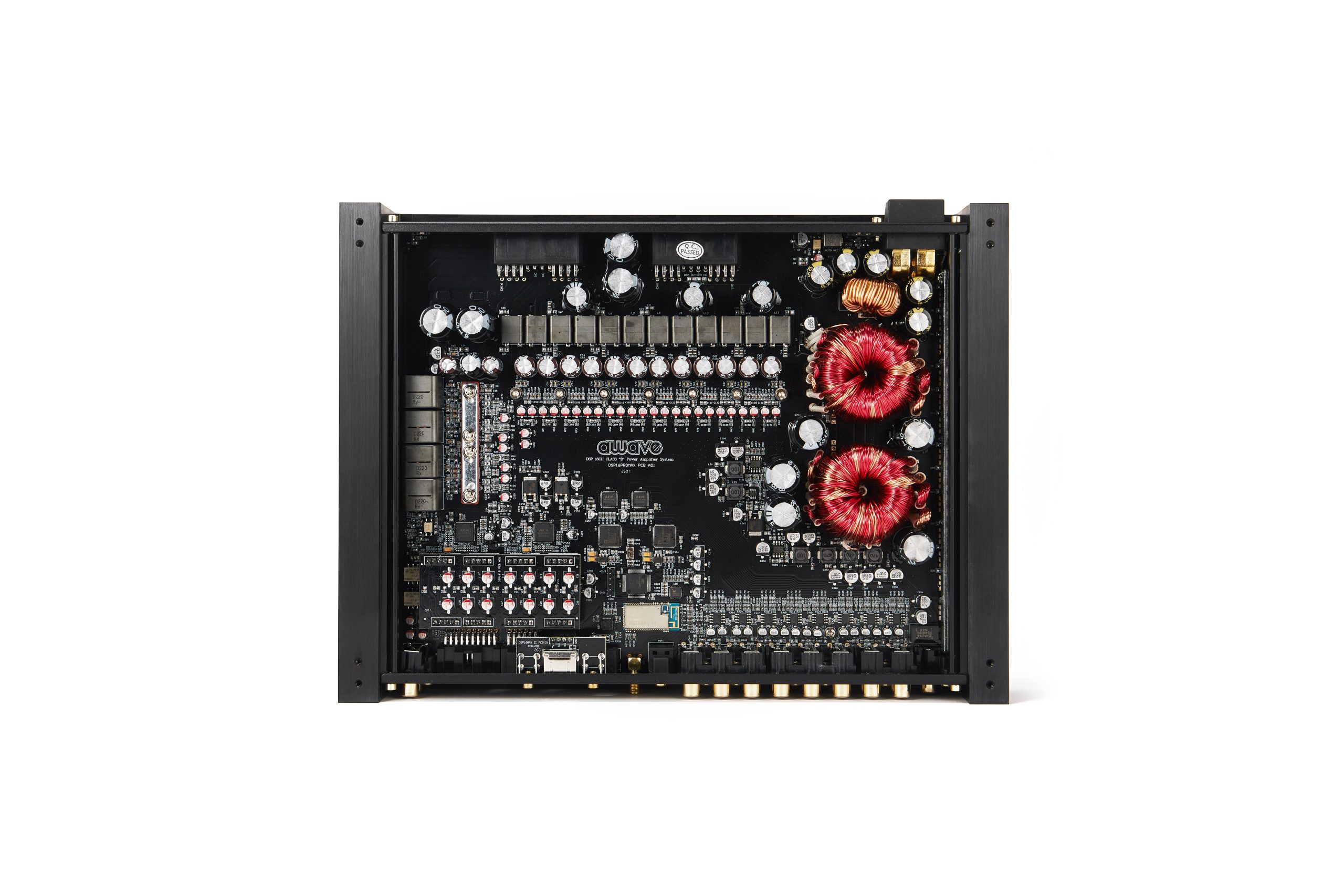

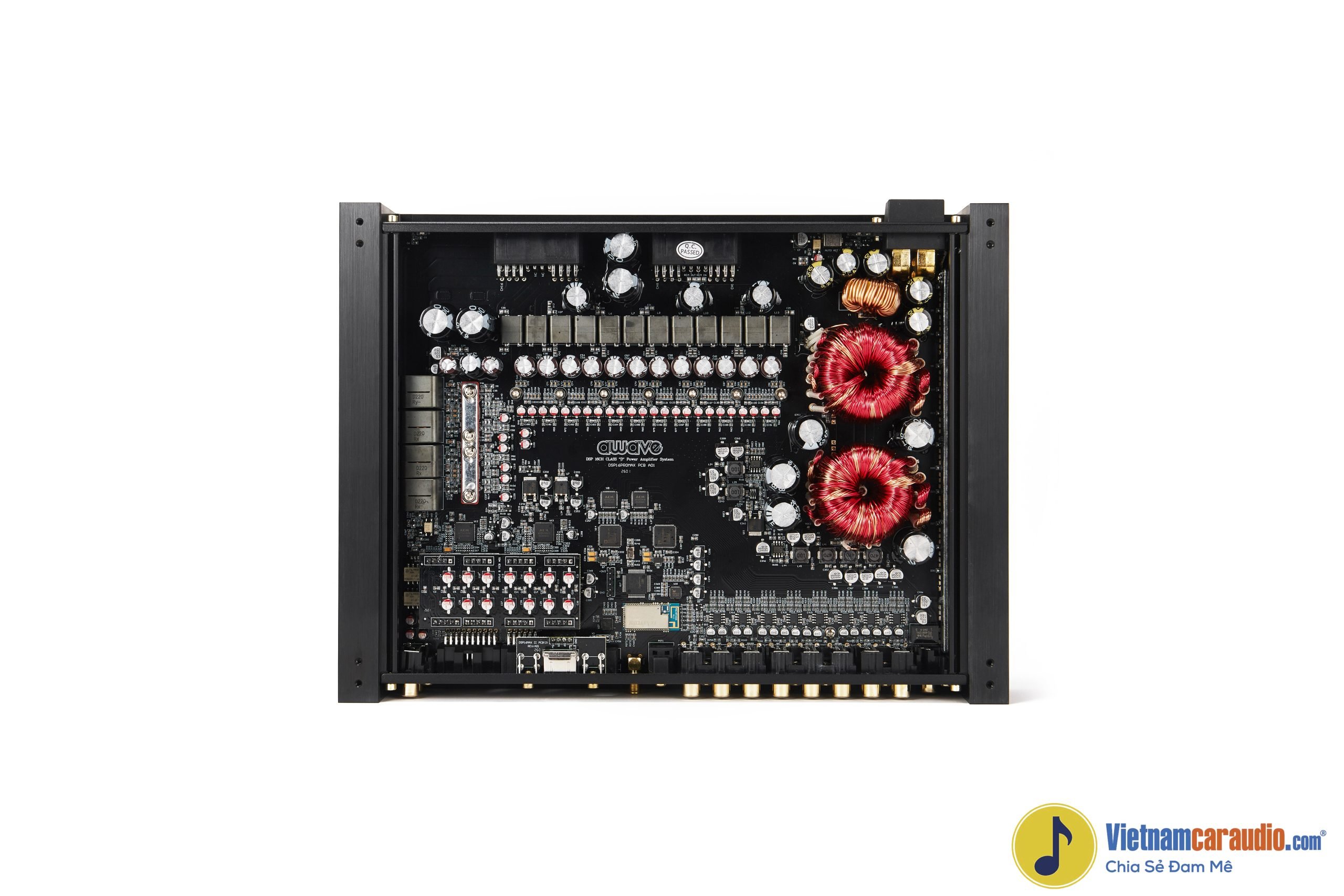

Chip DSP ADAU1452 và nền tảng xử lý tín hiệu chất lượng cao
Trung tâm xử lý của Awave DSP 16 Pro Max là chip DSP ADAU1452. Đây là bộ phận đảm nhiệm các tác vụ xử lý âm thanh quan trọng như cân bằng EQ, chia tần, căn chỉnh thời gian, điều chỉnh pha và phân bổ tín hiệu đầu ra.
Bên cạnh chip DSP, sản phẩm còn sử dụng hệ thống chuyển đổi tín hiệu chất lượng cao gồm:
| Thành phần | Thông số |
|---|---|
| DSP chip | ADAU1452 |
| ADC | AKM5538 Hi-End 768kHz / 32-bit |
| DAC | AKM4458 Hi-End 768kHz / 32-bit |
| Op-amp | Professional audio operational amplifier |
ADC có nhiệm vụ chuyển đổi tín hiệu analog sang tín hiệu số để DSP xử lý. DAC chuyển đổi tín hiệu số sau khi xử lý trở lại analog để đưa đến loa hoặc ampli. Việc sử dụng ADC/DAC 32-bit giúp quá trình xử lý tín hiệu ổn định, hỗ trợ tái tạo âm thanh chi tiết và sạch hơn.

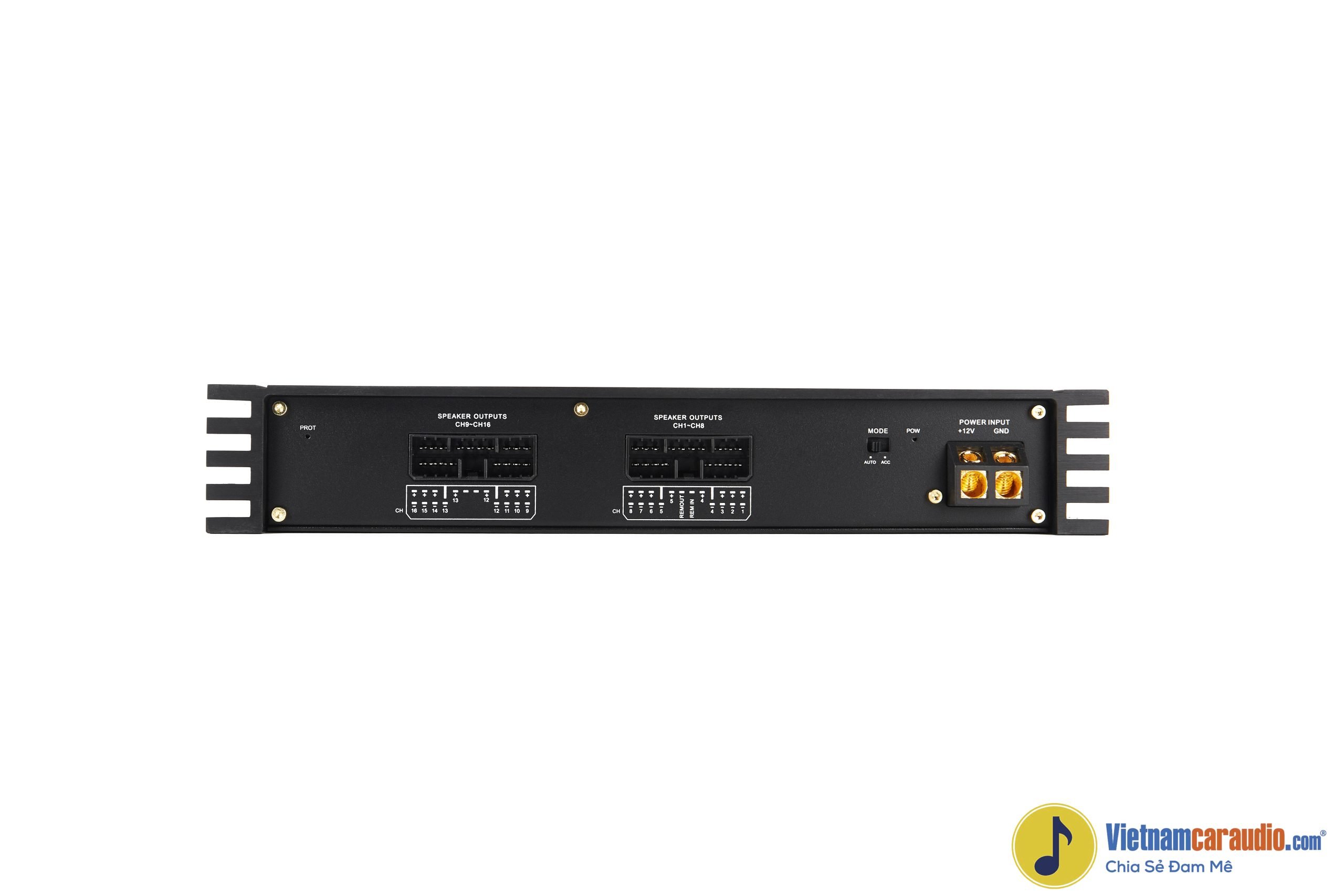

Tích hợp ampli công suất cao
Một trong những ưu điểm lớn của Awave DSP 16 Pro Max là sản phẩm không chỉ là bộ xử lý tín hiệu mà còn tích hợp ampli công suất cao. Điều này giúp hệ thống lắp đặt gọn hơn, giảm số lượng thiết bị rời và phù hợp với nhiều dòng xe có không gian lắp đặt hạn chế.
Thông số công suất theo tài liệu hãng:
| Hạng mục | Thông số |
|---|---|
| Công suất ampli | 12CH x 80W + 4CH x 100W |
| Điều kiện đo | 4Ω, 14.4V, 1kHz, 1% THD |
| Công suất bridge | 2CH x 300W |
| Điều kiện bridge | 4Ω, 14.4V, 1kHz, 1% THD |
Với mức công suất này, Awave DSP 16 Pro Max có thể đáp ứng nhiều hệ thống loa trong xe, từ nâng cấp loa cánh, loa 2-way, loa 3-way đến các cấu hình cần nhiều kênh kéo độc lập.

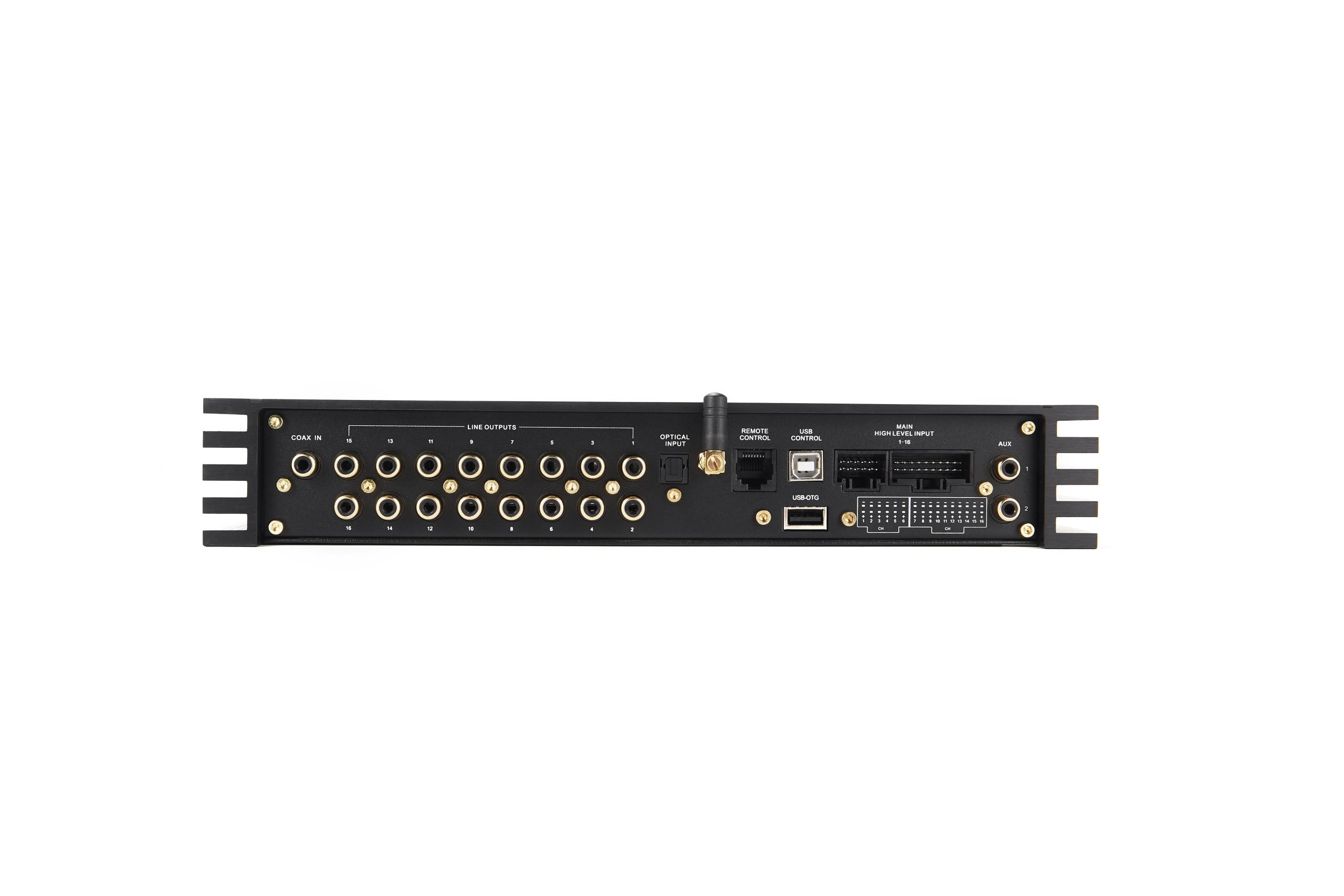

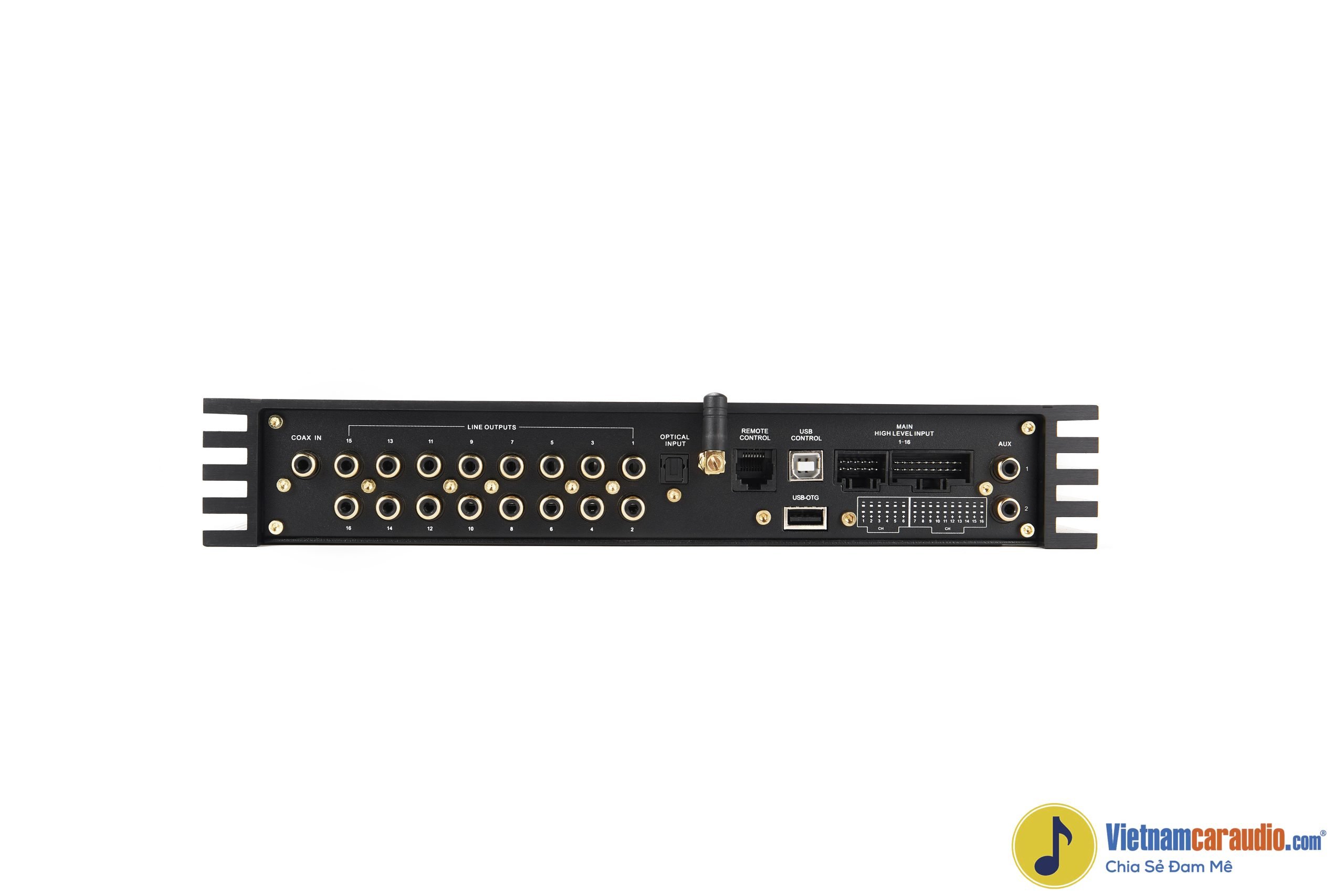

Kết nối đầu vào đa dạng
Awave DSP 16 Pro Max được trang bị nhiều chuẩn đầu vào, giúp dễ dàng tương thích với các hệ thống âm thanh nguyên bản hoặc hệ thống nâng cấp.
Các kết nối đầu vào gồm:
| Chuẩn kết nối | Thông tin |
|---|---|
| High-level input | 16 kênh |
| AUX input | 2 kênh |
| Optical input | Hỗ trợ 192kHz / 32-bit |
| Coaxial input | Hỗ trợ 192kHz / 32-bit |
| OTG input | Hỗ trợ 192kHz / 24-bit |
| Bluetooth input | Bluetooth 5.1 |
| USB port | Kết nối máy tính để tuning |
| DRC controller input | Kết nối bộ điều khiển rời |
Nhờ có nhiều chuẩn kết nối, sản phẩm có thể lắp đặt trên nhiều dòng xe khác nhau, bao gồm cả xe muốn giữ nguyên màn hình zin hoặc hệ thống giải trí nguyên bản.
Bluetooth 5.1 hỗ trợ nhiều định dạng âm thanh
Awave DSP 16 Pro Max hỗ trợ Bluetooth 5.1, giúp người dùng phát nhạc không dây từ điện thoại hoặc thiết bị di động. Đây là tính năng tiện lợi trong quá trình sử dụng hằng ngày.
Thông số Bluetooth:
| Hạng mục | Thông số |
|---|---|
| Bluetooth | 5.1 |
| Giao thức | A2DP / AVRCP |
| Định dạng hỗ trợ | aptX, aptX HD, AAC, SBC |
Việc hỗ trợ nhiều định dạng âm thanh giúp sản phẩm tương thích tốt hơn với các thiết bị phát nhạc phổ biến hiện nay.
16 RCA output cho hệ thống ampli ngoài
Ngoài ampli tích hợp, Awave DSP 16 Pro Max còn có 16 RCA audio output để kết nối ampli ngoài. Đây là lợi thế quan trọng với các hệ thống âm thanh cao cấp cần công suất lớn hơn hoặc cần phối ghép nhiều ampli chuyên biệt.
Thông số RCA đáng chú ý:
| Hạng mục | Thông số |
|---|---|
| RCA output | 16 kênh |
| RCA output voltage | 5.3V |
Với điện áp RCA output 5.3V, thiết bị có thể cung cấp tín hiệu đầu ra ổn định cho ampli ngoài, hỗ trợ việc xây dựng hệ thống âm thanh nhiều tầng, nhiều loa và nhiều dải tần.
Khả năng tuning chuyên sâu từng kênh
Awave DSP 16 Pro Max được trang bị hệ thống căn chỉnh âm thanh chuyên nghiệp. Mỗi kênh đầu vào có EQ 10 băng tần, mỗi kênh đầu ra có EQ 31 băng tần.
EQ đầu vào 10 băng tần
| Hạng mục | Thông số |
|---|---|
| EQ đầu vào | 10 băng tần/kênh |
| Kiểu lọc | PEQ, low rack, high rack, all-pass |
| Tần số trung tâm | 20Hz – 20kHz |
| Q value | 0.3 – 15 |
| Gain | -15dB đến +15dB |
EQ đầu vào giúp xử lý tín hiệu trước khi đưa vào hệ thống DSP. Đây là tính năng quan trọng khi làm việc với tín hiệu từ đầu phát zin hoặc hệ thống âm thanh nguyên bản của xe.
EQ đầu ra 31 băng tần
| Hạng mục | Thông số |
|---|---|
| EQ đầu ra | 31 băng tần/kênh |
| Kiểu lọc | PEQ, LS, HS, all-pass |
| Tần số trung tâm | 20Hz – 20kHz |
| Q value | 0.3 – 15 |
| Gain | -15dB đến +15dB |
EQ đầu ra 31 băng tần giúp kỹ thuật viên xử lý chi tiết từng vùng âm, giảm cộng hưởng trong khoang xe, cải thiện độ rõ của vocal, kiểm soát bass và làm hệ thống âm thanh cân bằng hơn.
Crossover chuyên nghiệp
Awave DSP 16 Pro Max hỗ trợ bộ chia tần chủ động cho từng kênh đầu ra. Đây là tính năng quan trọng với các hệ thống 2-way, 3-way hoặc có subwoofer.
| Hạng mục | Thông số |
|---|---|
| Kiểu filter | Butterworth / Linkwitz-Riley / Bessel |
| Tần số cắt | 20Hz – 35kHz |
| Độ dốc cắt tần | 6 / 12 / 18 / 24 / 30 / 36 / 42 / 48 dB/Oct |
Crossover giúp phân bổ đúng dải âm cho từng loa. Tweeter nhận dải cao, midrange nhận dải trung, midbass nhận dải thấp-trung và subwoofer nhận dải trầm. Khi chia tần đúng, loa hoạt động hiệu quả hơn, âm thanh sạch hơn và hạn chế méo tiếng.
Delay và phase cho từng kênh
Trong xe hơi, người nghe thường ngồi lệch về một bên, khiến khoảng cách từ tai đến từng loa không giống nhau. Tính năng delay giúp căn chỉnh thời gian âm thanh từ từng loa đến tai người nghe.
| Tính năng | Thông số |
|---|---|
| Output delay | 0 – 20ms |
| Output phase | 0° – 360° |
Delay giúp cải thiện sân khấu âm thanh, hỗ trợ đưa vocal và nhạc cụ về vị trí cân bằng hơn. Phase giúp đồng bộ giữa các loa, đặc biệt quan trọng khi phối ghép subwoofer với midbass.
Kích thước và phụ kiện đi kèm
Theo sơ đồ kích thước trong tài liệu, Awave DSP 16 Pro Max có kích thước:
| Chiều | Kích thước |
|---|---|
| Dài | 307mm |
| Rộng | 229mm |
| Cao | 56mm |

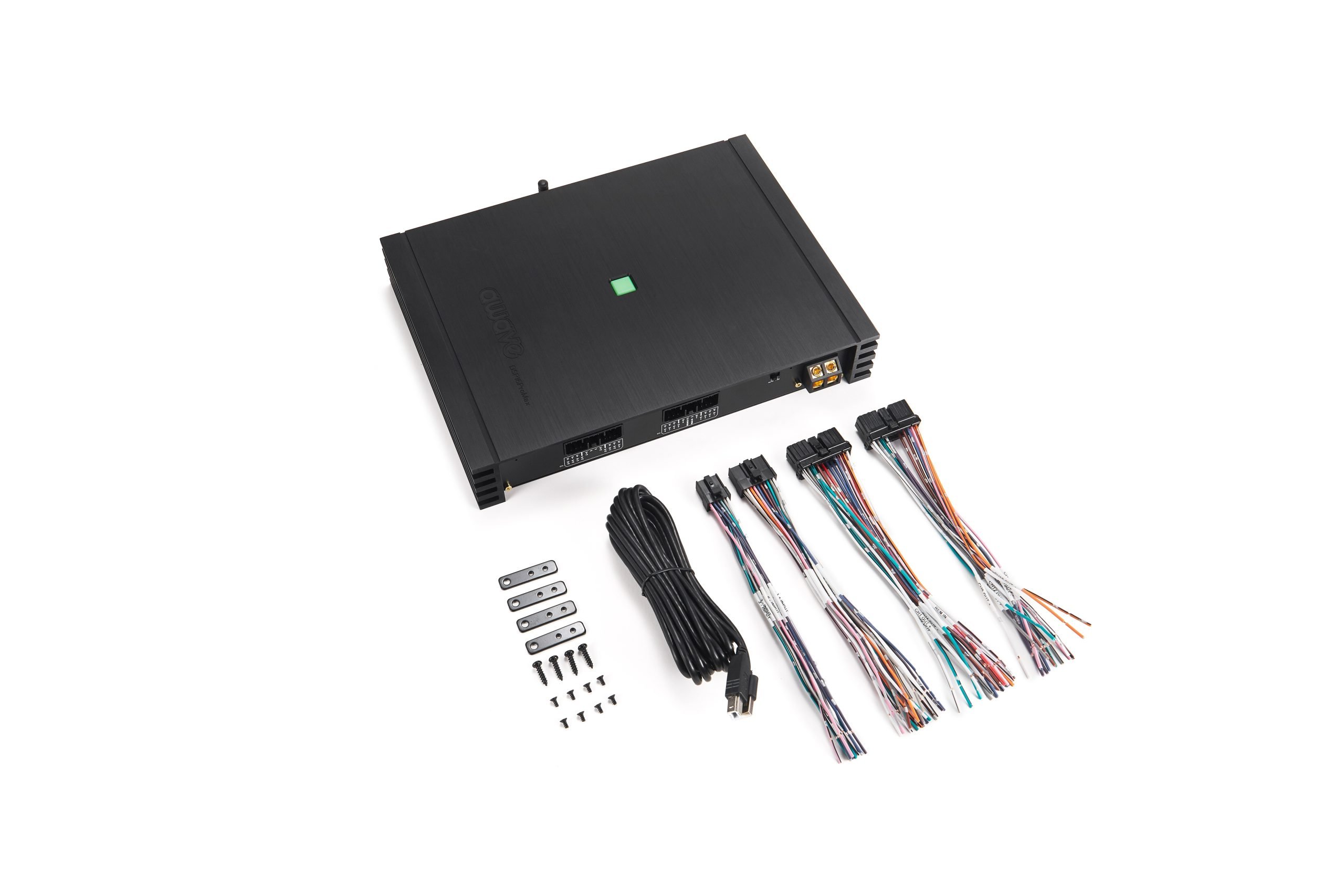

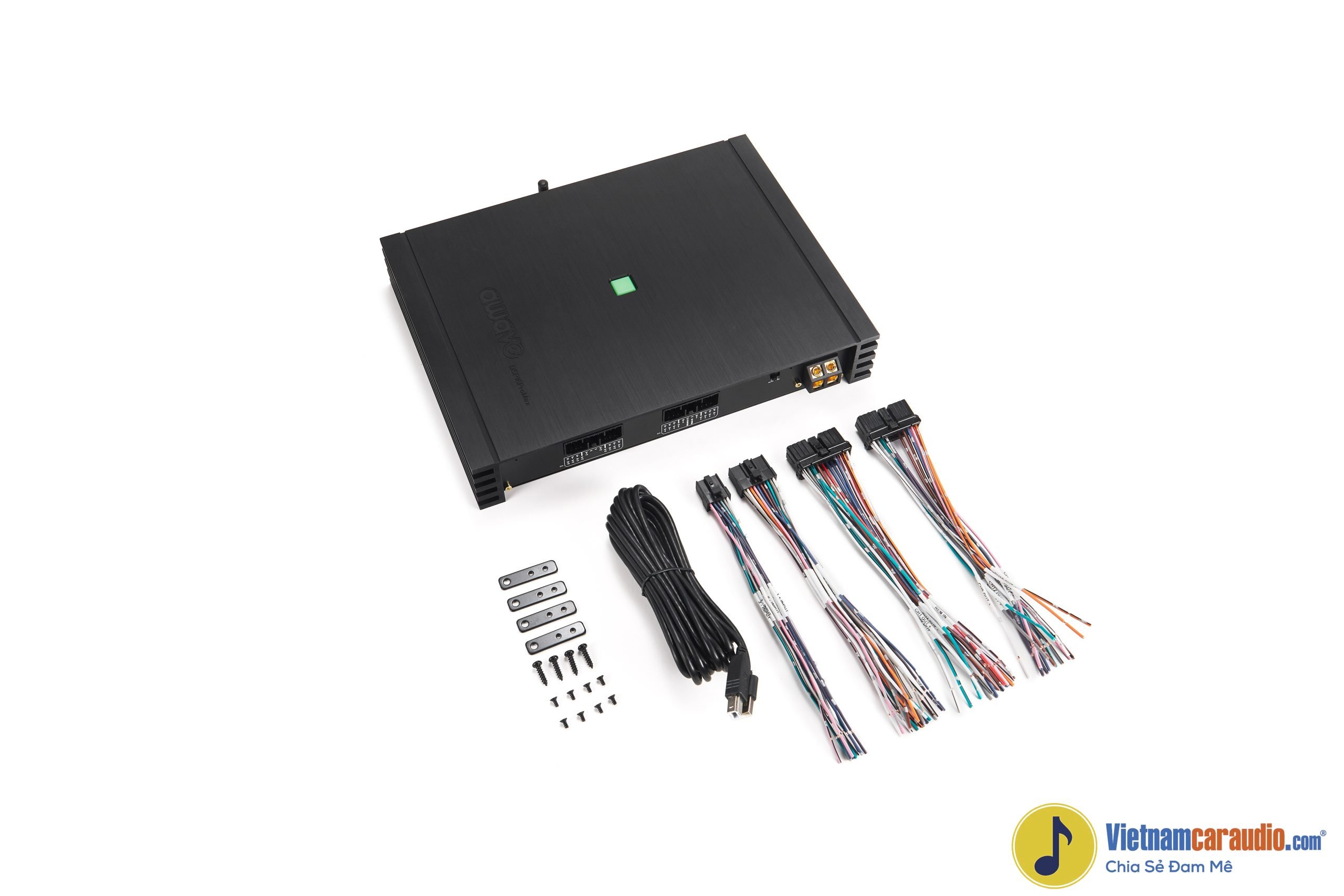

Phụ kiện đi kèm theo tài liệu hãng:
| Phụ kiện | Số lượng |
|---|---|
| Input/output line | 4 bộ |
| USB cable 5M | 1 dây |
| Fixing bracket | 4 chiếc |
| Instruction manual | 2 quyển |
Kích thước 307 x 229 x 56mm giúp thiết bị có thể bố trí ở nhiều vị trí trong xe tùy theo phương án thi công, ví dụ như cốp xe, dưới ghế, hộc kỹ thuật hoặc khu vực dành riêng cho hệ thống âm thanh.
Thông số kỹ thuật tổng hợp
| Hạng mục | Thông số |
|---|---|
| Tên sản phẩm | Awave DSP 16 Pro Max |
| Chip DSP | ADAU1452 |
| ADC | AKM5538 Hi-End 768kHz / 32-bit |
| DAC | AKM4458 Hi-End 768kHz / 32-bit |
| Bluetooth | Bluetooth 5.1 |
| Bluetooth format | aptX, aptX HD, AAC, SBC |
| Input | 16 high-level, 2 AUX, Optical, Coaxial, OTG, Bluetooth |
| Output | 16 high-level output, 16 RCA output |
| Công suất ampli | 12CH x 80W + 4CH x 100W |
| Công suất bridge | 2CH x 300W |
| Sampling rate | 96kHz |
| Frequency response | 20Hz – 40kHz |
| Signal to noise | ≥100dB |
| THD | ≤0.001% |
| RCA output voltage | 5.3V |
| Operating voltage | 9V – 18V |
| EQ đầu vào | 10 băng tần/kênh |
| EQ đầu ra | 31 băng tần/kênh |
| Delay | 0 – 20ms |
| Phase | 0° – 360° |
| Kích thước | 307 x 229 x 56mm |
Awave DSP 16 Pro Max phù hợp với ai?
Awave DSP 16 Pro Max phù hợp với:
- Chủ xe muốn nâng cấp âm thanh cao cấp.
- Người chơi car audio cần tuning chuyên sâu.
- Xe có hệ thống nhiều loa nguyên bản.
- Xe muốn giữ màn hình zin khi nâng cấp.
- Hệ thống 2-way, 3-way chủ động.
- Xe có subwoofer, center hoặc surround.
- Garage và đại lý âm thanh ô tô chuyên nghiệp.
Kết luận
Awave DSP 16 Pro Max là bộ xử lý âm thanh ô tô 16 kênh tích hợp ampli cao cấp, phù hợp cho các hệ thống cần sức mạnh, độ linh hoạt và khả năng căn chỉnh chuyên sâu. Với chip DSP ADAU1452, ADC/DAC 32-bit, Bluetooth 5.1, 16 RCA output, EQ 31 băng tần, delay, phase và crossover chuyên nghiệp, sản phẩm có thể trở thành trung tâm xử lý tín hiệu cho nhiều cấu hình car audio hiện đại.
