Mô tả
BRAX DSP Silver là lựa chọn dành cho những hệ thống âm thanh ô tô cần một bộ xử lý tín hiệu thật sự cao cấp. Trong xe hơi, âm thanh luôn chịu ảnh hưởng bởi nhiều yếu tố như vị trí loa không cân xứng, phản xạ kính, cộng hưởng cánh cửa, khoảng cách người nghe không đều và giới hạn không gian cabin. Vì vậy, một bộ DSP chất lượng cao đóng vai trò như “bộ não” của toàn bộ hệ thống âm thanh.
BRAX DSP Silver giúp kỹ thuật viên kiểm soát từng kênh loa một cách độc lập. Từ delay, EQ, phân tần, phase, gain cho đến các hiệu ứng xử lý âm thanh chuyên sâu, tất cả đều có thể được tinh chỉnh để đưa âm thanh về trạng thái cân bằng, chính xác và giàu cảm xúc hơn.
Sản phẩm đặc biệt phù hợp với các cấu hình âm thanh cao cấp như 2-way active, 3-way active, 4-way active, hệ thống nhiều ampli, hệ thống có loa center, subwoofer và các xe thi đấu âm thanh SQ.
BRAX DSP
Điều không thể cần thêm chút thời gian – từ ý tưởng đầu tiên vào năm 2011 cho đến khi bắt đầu bán hàng vào cuối năm 2018, bộ xử lý tín hiệu số BRAX hoàn toàn mới đã trải qua quá trình phát triển dài nhất và chuyên sâu nhất trong lịch sử của Audiotec Fischer. Được nhiều khách hàng trên toàn thế giới mong đợi, chúng tôi tự hào giới thiệu bộ xử lý tín hiệu số tiên tiến nhất, không còn nghi ngờ gì nữa, đang định nghĩa lại cả chất lượng âm thanh và chức năng. Đây không chỉ là bộ xử lý tín hiệu số đầu tiên trên thị trường xứng đáng mang logo BRAX nổi tiếng mà còn nâng cao tiêu chuẩn hiệu năng lên một tầm cao chưa từng có.
Audiotec Fischer đã không tiếc công sức để hoàn thiện từng chi tiết nhỏ nhất của kiệt tác công nghệ này.
“Trái tim” của hệ thống bao gồm không dưới ba (3!) bộ xử lý tín hiệu số âm thanh 64 bit điểm cố định dòng Sigma350 tiên tiến nhất với sức mạnh xử lý đáng kinh ngạc lên đến 3,6 tỷ phép toán MAC mỗi giây. Điều này cho phép toàn bộ hệ thống hoạt động ở tốc độ lấy mẫu gốc 192 kHz, mở rộng dải tần âm thanh lên đến 80 kHz. Việc chuyển đổi tín hiệu được thực hiện bởi các bộ chuyển đổi A/D và D/A chất lượng cao nhất từ Asahi Kasei với thông số kỹ thuật vượt ngoài sức tưởng tượng.
Sự tỉ mỉ tuyệt vời đã được dành cho việc thiết kế bộ nguồn, nền tảng thiết yếu cho chất lượng âm thanh hoàn hảo. Một loạt 55 bộ điều chỉnh điện áp làm sạch và ổn định tất cả các điện áp cung cấp cho từng giai đoạn riêng biệt. Bộ xử lý phụ 32 bit hiệu năng cao (ACO) mới giám sát mọi hoạt động và đảm bảo giao tiếp nhanh nhất với phần mềm DSP PC-Tool và bộ điều khiển từ xa tùy chọn DIRECTOR.
Nhưng bên cạnh tất cả những ưu điểm kỹ thuật, BRAX DSP còn đánh dấu sự khởi đầu của một kỷ nguyên mới về khả năng kết nối. Khái niệm mô-đun độc đáo của nó cho phép cấu hình các đầu vào và đầu ra dưới dạng analog, digital hoặc kết hợp cả hai. Thật khó để tưởng tượng rằng với sự linh hoạt này, BRAX DSP lại không thể hỗ trợ bất kỳ cấu hình hệ thống nào, cả hiện tại lẫn trong tương lai. “Tác phẩm nghệ thuật toàn diện” này được hoàn thiện bởi một thiết kế cơ khí mang lại ấn tượng về sự trường tồn ngay từ cái nhìn đầu tiên.
Một lần nữa, chi phí khổng lồ – từ bộ tản nhiệt lớn trong thiết kế đường thẳng đặc trưng của BRAX đến các giắc cắm được gia công từ khối kim loại nguyên khối – đều có thể nhận thấy đến từng chi tiết nhỏ nhất.
Đặc trưng
- Ba bộ xử lý tín hiệu số âm thanh Sigma350 “điểm cố định” cực kỳ mạnh mẽ với độ phân giải 64 bit và tổng khả năng tính toán 3,6 tỷ phép toán MAC mỗi giây.
- Bộ chuyển đổi A/D và D/A “Velvet Sound” tiên tiến nhất của Asahi Kasei với độ phân giải gốc 32 bit.
- Tốc độ lấy mẫu 192 kHz cho băng thông âm thanh độ phân giải cực cao lên đến 80 kHz
- Các thông số kỹ thuật chuẩn, ví dụ như tỷ lệ tín hiệu trên nhiễu và tổng méo hài, gần với giới hạn đo.

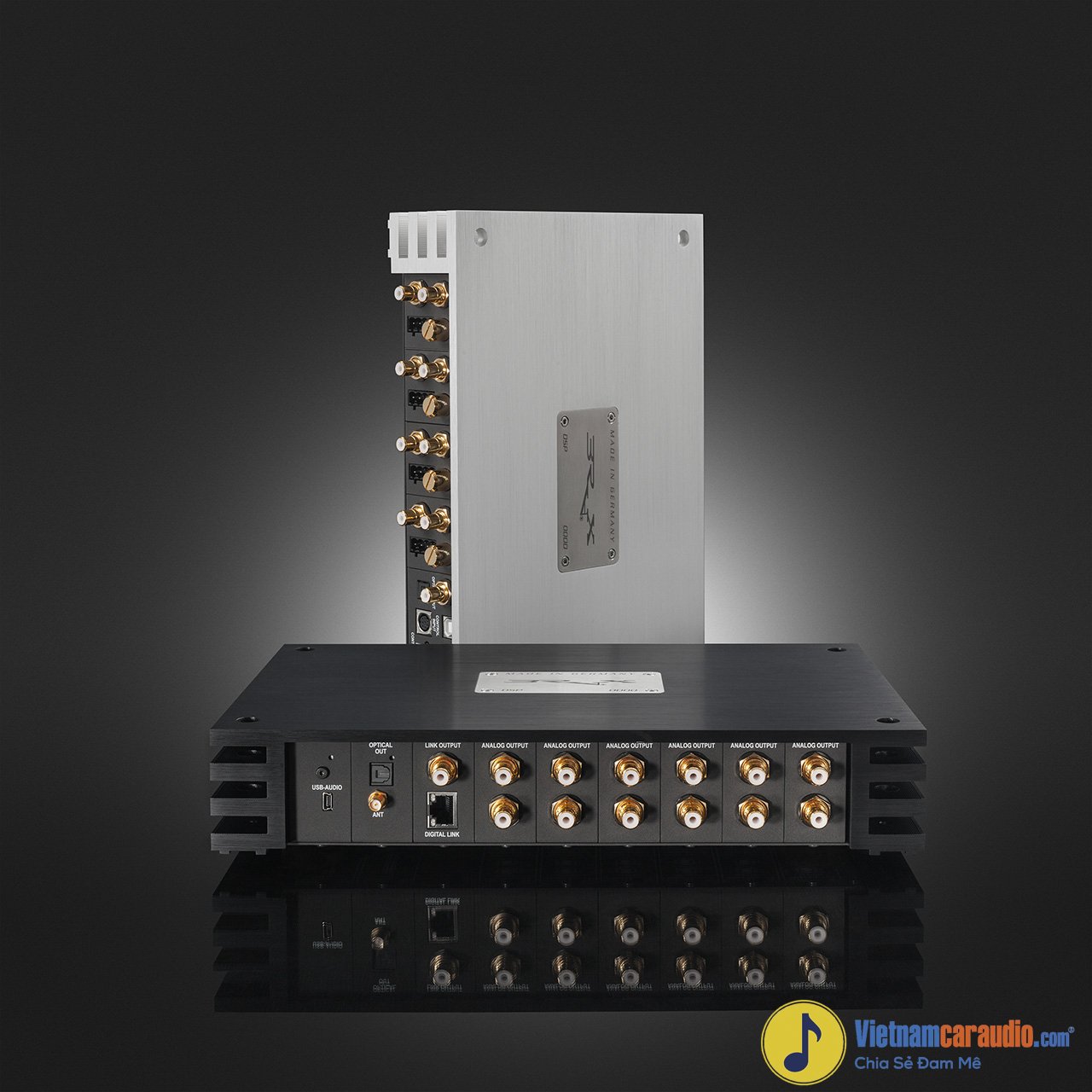

- Thiết kế dạng mô-đun 8 kênh đầu vào / 12 kênh đầu ra với các mô-đun đầu vào/đầu ra analog hoặc kỹ thuật số âm thanh nổi có thể thay thế để đáp ứng mọi cấu hình hệ thống có thể.
- 4 mô-đun đầu vào âm thanh nổi với đầu vào analog RCA/Cinch và Highlevel hoặc đầu vào kỹ thuật số quang học/đồng trục SPDIF.
- 6 mô-đun đầu ra âm thanh nổi với đầu ra analog RCA/Cinch hoặc đầu ra kỹ thuật số quang học/đồng trục SPDIF.
- Các mô-đun đầu ra với tốc độ lấy mẫu có thể chuyển đổi ở mức 48, 96 hoặc 192 kHz.
- Các mô-đun đầu ra tương tự với đặc tính bộ lọc thay đổi và điện áp đầu ra có thể chuyển đổi giữa 2, 4 hoặc 8 Volts.
- Tắt tiếng các tầng đầu ra tương tự thông qua rơle có tiếp điểm mạ vàng.
- Thêm đầu vào SPDIF âm thanh nổi (quang học/đồng trục) cũng như mô-đun Link để mở rộng hệ thống.
- Khe cắm thẻ mở rộng BRAX kép (BEC) dành cho các mô-đun đầu vào/đầu ra tùy chọn như truyền phát âm thanh Bluetooth® , truyền phát âm thanh độ phân giải cao qua USB, v.v.
- Các hiệu ứng âm thanh DSP độc đáo như “Xử lý âm trầm tăng cường” giúp tối ưu hóa động phản hồi âm trầm của loa siêu trầm, “StageXpander” giúp mở rộng đáng kể phạm vi âm thanh nổi, chức năng “RealCenter” cho phép tạo ra không gian âm thanh tập trung hoàn hảo cho cả người lái và người ngồi cạnh, và nhiều hơn nữa.
- Khái niệm nguồn điện cực kỳ phức tạp với tổng cộng 55 bộ điều chỉnh điện áp và khả năng khởi động/dừng.
- Điều khiển âm lượng DiSAC (Digital Signal Analog Controlled) kết hợp với bộ khuếch đại BRAX MX4 PRO.
- ACO – Bộ xử lý phụ 32 bit tiên tiến cho tất cả các tác vụ điều khiển và truyền thông
- 10 vị trí bộ nhớ trong để lưu trữ cài đặt âm thanh.
- Thiết lập chuyển mạch chỉ trong vài mili giây.
- Truyền dữ liệu tốc độ cao và khả năng sử dụng được cải thiện
- Được chế tạo hoàn toàn từ những linh kiện tốt nhất với dung sai thấp nhất, lắp ráp trong vỏ nhôm chắc chắn.

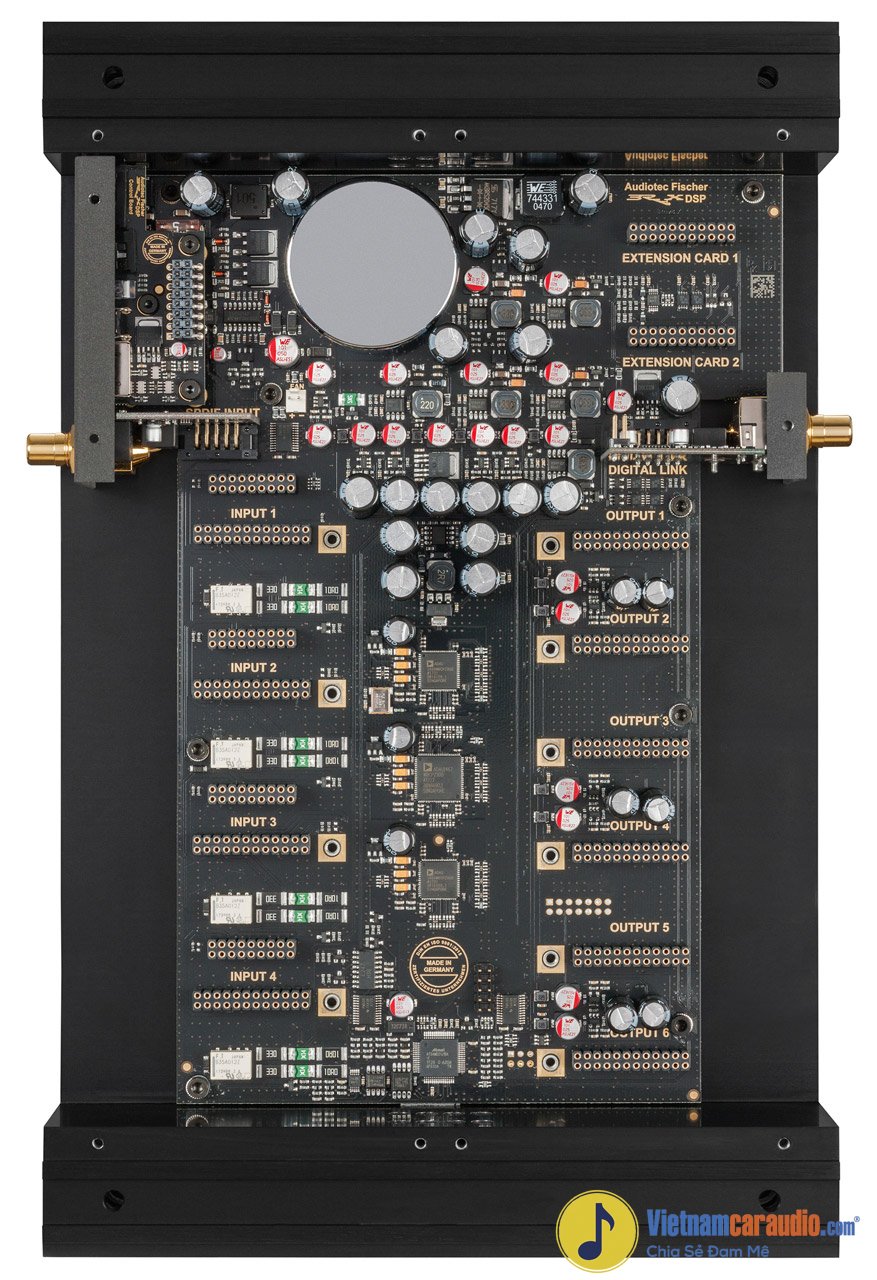

- Bo mạch chủ PC tám lớp cho phép truyền tín hiệu và nguồn điện trở kháng cực thấp.
- Việc truyền tín hiệu âm thanh analog chỉ diễn ra trên các mô-đun đầu vào và đầu ra.
Tính năng DSP
Trung tâm thực tế
Tính năng “RealCenter” là một thuật toán do Audiotec Fischer phát triển, giúp nhấn mạnh thông tin âm nhạc có trong cả kênh trước bên trái và bên phải để tạo ra một tín hiệu trung tâm độc đáo. Khác với các phương pháp thông thường chỉ cộng gộp các kênh, cường độ của tín hiệu trung tâm cũng được điều khiển động bởi nội dung thông tin âm thanh nổi của kênh trái và kênh phải.
Nghe có vẻ phức tạp nhưng hiệu quả này rất đáng kinh ngạc: Điều đó có nghĩa là nếu chỉ kênh trái hoặc kênh phải phát ra tín hiệu âm thanh, kênh trung tâm sẽ không phát ra tín hiệu. Trong trường hợp các thuật toán thông thường, mức âm lượng của kênh trung tâm chỉ giảm đi 6 dB (= một nửa mức âm lượng). “RealCenter” của Audiotec Fischer cho phép tạo ra không gian âm thanh độc đáo, mở rộng cho cả người lái và người ngồi cạnh cùng một lúc! Do đó, những nhược điểm của kênh trung tâm thông thường, chẳng hạn như không gian âm thanh nhỏ và gây khó chịu, đã trở thành dĩ vãng.
Báo chí & giải thưởng
Xử lý âm trầm tăng cường
Công nghệ xử lý âm trầm tăng cường độc quyền của Audiotec Fischer, bao gồm hai tính năng âm thanh đột phá “Tăng cường âm trầm động” và “SubXpander”, được phát triển đặc biệt để cải thiện đáng kể khả năng tái tạo âm trầm của loa siêu trầm.
Tính năng “Tăng cường âm trầm động” kết hợp khéo léo giữa âm trầm sâu tối đa và áp suất âm thanh cao nhất – bất kể thể loại nhạc hay các điều khiển âm sắc trên đầu phát. Tùy thuộc vào tín hiệu đầu vào, “Tăng cường âm trầm động” sẽ tăng cường dải tần số thấp hơn và thay đổi tần số cắt của bộ lọc hạ âm. Kết quả là âm trầm mạnh mẽ và sâu hơn đáng kể ở mức âm lượng thấp và trung bình mà không có nguy cơ quá tải loa siêu trầm cả về cơ học lẫn điện học ở mức âm lượng cao. Thật đáng kinh ngạc khi hiệu suất âm trầm lại có thể đạt được như vậy.
Nếu bạn muốn tái tạo âm trầm thấp hơn và “tối” hơn nữa, bạn có thể kích hoạt thêm tính năng “SubXpander”. Do đó, các âm bội được thêm vào các âm cơ bản trong dải tần số từ 50 đến 100 Hz.
StageXpander
Tùy thuộc vào cách bố trí loa trong xe, âm trường stereo có thể rộng hoặc hẹp hơn ở ghế trước. Loa trung tâm có thể làm hạn chế thêm khả năng tái tạo không gian của âm nhạc. Đây là lúc tính năng “StageXpander” mới của Audiotec Fischer phát huy tác dụng – một tính năng âm thanh dường như phá vỡ các giới hạn âm học và do đó cho phép tạo ra một nền âm stereo rộng hơn nhiều mà không ảnh hưởng tiêu cực đến độ chính xác của việc định vị giọng nói hoặc nhạc cụ!
Hiệu ứng có thể được điều chỉnh theo sở thích cá nhân của bạn trong bốn bước.
ClarityXpander
Bạn đang tìm kiếm sự trong trẻo và chiều sâu hơn trong âm thanh dải cao? Với “ClarityXpander”, Audiotec Fischer giờ đây đã cung cấp công cụ phù hợp. Khi được điều chỉnh đúng cách (và do đó có thể lựa chọn theo ba bước), tính năng này sẽ bổ sung thêm các hài âm ở dải tần số cao – điều này đặc biệt hữu ích nếu loa gốc thiếu độ sáng trong dải âm cao. Âm cao được tăng cường không chỉ có sẵn cho hai kênh phía trước mà còn có thể điều chỉnh riêng cho kênh trung tâm. Thậm chí tốt hơn – kênh trung tâm cho phép kích hoạt chế độ điều khiển tự động và linh hoạt để âm nhạc có nhiều âm cao không làm mệt tai bạn.
Thông số kỹ thuật
| Đầu vào | Tối đa 8 đầu vào RCA/Cinch + 8 đầu vào loa mức cao hoặc tối đa 4 đầu vào SPDIF âm thanh nổi quang học/đồng trục 1 đầu vào SPDIF quang học (12 – 96 kHz) 1 đầu vào SPDIF đồng trục (12 – 192 kHz) 1 đầu vào điều khiển từ xa 1 đầu vào điều khiển từ xa |
| Độ nhạy đầu vào | RCA / Cinch 1 – 8 Vôn Mức cao 3,5 – 30 Vôn |
| Đầu ra | Tối đa 12 cổng RCA/Cinch hoặc tối đa 6 cổng SPDIF âm thanh nổi quang học/đồng trục (48/96/192 kHz) 1 cổng điều khiển từ xa 1 cổng SPDIF Link |
| Điện áp đầu ra | Điện áp RMS điều chỉnh được: 2 / 4 / 8 Volt |
| Đáp ứng tần số | 5 Hz – 80.000 Hz |
| Độ phân giải DSP | 64 bit |
| Sức mạnh DSP | 3 x 295 MHz (3,6 triệu thao tác MAC/giây) |
| Tốc độ lấy mẫu | 192 kHz |
| Loại DSP | Bộ xử lý tín hiệu âm thanh 3 x |
| Bộ chuyển đổi tín hiệu | A/D: Asahi Kasei AK5572EN 32 Bit D/A: Asahi Kasei AK4490EQ 32 Bit |
| Tỷ lệ tín hiệu trên nhiễu đầu vào kỹ thuật số | 122 dB (được đo theo thang đo A) |
| Tỷ lệ tín hiệu trên nhiễu đầu vào tương tự | 116 dB (được đo theo thang A) |
| Tổng méo hài (THD+N) đầu vào kỹ thuật số | < 0,0004 % |
| Tổng méo hài (THD+N) đầu vào tương tự | < 0,0006 % |
| đầu vào kỹ thuật số méo xuyên điều chế (IMD) | < 0,0013 % |
| đầu vào tương tự méo xuyên điều chế (IMD) | < 0,002 % |
| Nhiễu xuyên âm | > 110 dB (1 kHz) |
| Điện áp hoạt động | 10,5 – 16 Volt (tối đa 5 giây, giảm xuống còn 6 Volt) |
| Mức tiêu thụ hiện tại | 2400 mA |
| Dòng điện đầu ra từ xa tối đa | 500 mA |
| Phạm vi nhiệt độ hoạt động | -40 °C đến +70 °C |
| Các tính năng bổ sung | Khái niệm đầu vào/đầu ra dạng mô-đun, 2 khe cắm BEC, công tắc ngắt nối đất, bộ xử lý phụ 32 bit, đầu vào điều khiển, mạch ADEP.3, công tắc điều khiển từ xa tự động, điều khiển âm lượng DiSAC kết hợp với BRAX MATRIX MX4 PRO |
| Kích thước (Cao x Rộng x Sâu) | 310 x 200 x 56 mm / 12.21 x 7.87 x 2.21″ |
Phạm vi giao hàng
1 bộ xử lý tín hiệu cao cấp BRAX DSP,
1 cáp USB,
2 chìa khóa lục giác.
