Mô tả

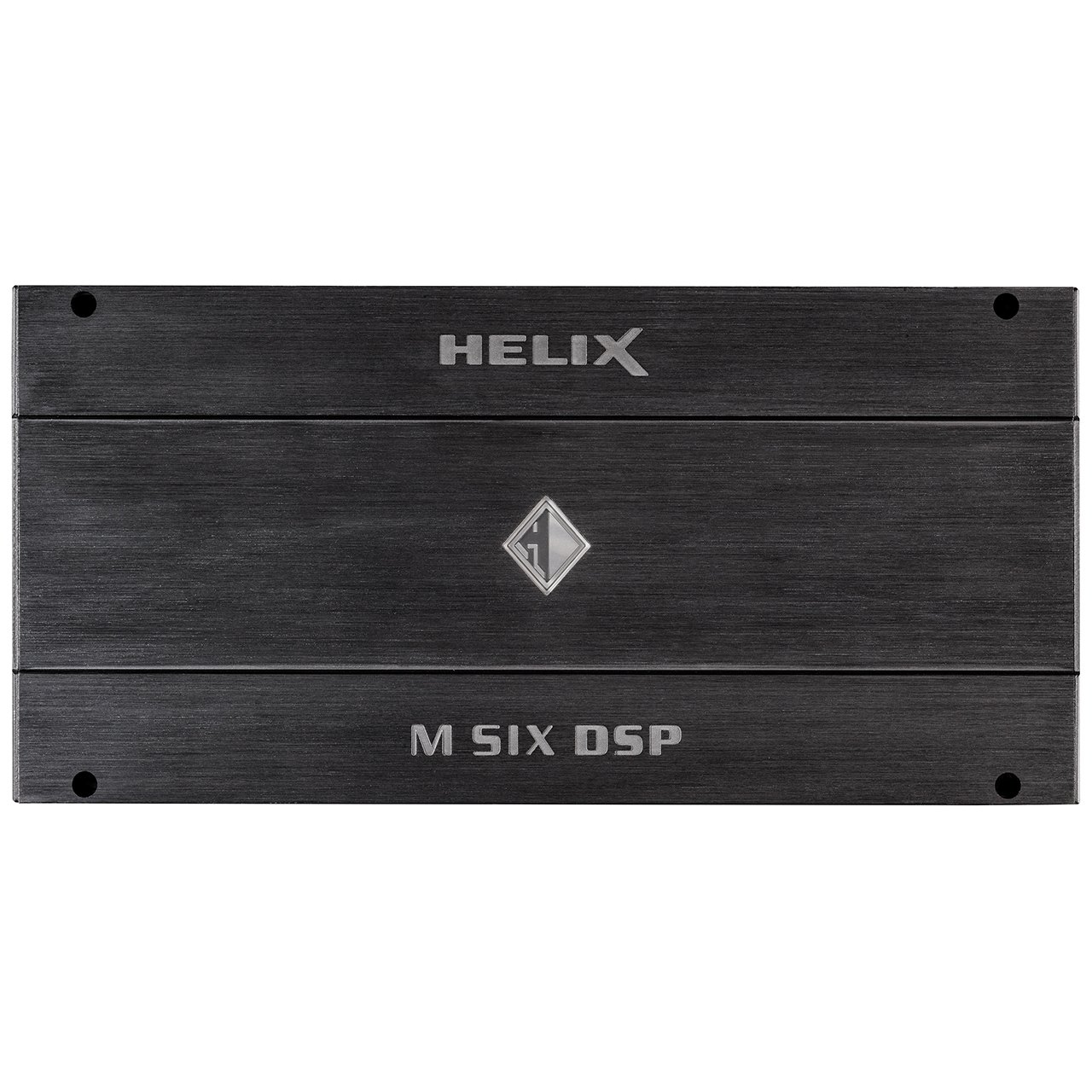

Bộ Xử Lý Âm Thanh Tín Hiệu Số Ô tô HELIX M SIX DSP
Điều đó thật tuyệt vời – M SIX DSP mới
M SIX DSP không chỉ “chỉ” là một bộ khuếch đại sáu kênh khác – thay vào đó, mặc dù có kích thước nhỏ nhưng bạn đang làm việc với một trung tâm điều khiển mạnh mẽ có tổng cộng không dưới mười kênh DSP được xử lý. Ngoài ra, bộ khuếch đại mang lại công suất đầu ra dồi dào với RMS 100 Watts hào phóng trên mỗi kênh ở cả tải 4 Ohms và 2 Ohms.
Cuối cùng, tỷ lệ hiệu suất giá tuyệt vời của nó kết hợp với bộ tính năng tuyệt vời sẽ đảm bảo đôi mắt sáng.
Tonally hoàn toàn HELIX!
Sự thỏa hiệp về chất lượng âm thanh không có chỗ trong sản phẩm HELIX – và đó là lý do tại sao Bộ Xử Lý Âm Thanh Tín Hiệu Số Ô tô HELIX M SIX DSP được trang bị tất cả sự khéo léo để tạo ra âm thanh hoàn hảo. Tất nhiên, các bộ chuyển đổi A/D và D/A xuất sắc và riêng biệt cũng tự nhiên như trên bảng mạch DSP, được sản xuất hoàn toàn tại Đức, bạn sẽ chỉ tìm thấy các bộ chuyển đổi A/D và D/A xuất sắc, riêng biệt cũng như một DSP cực kỳ mạnh mẽ từ Thiết bị Analog. Ngoài ra, bốn đầu ra của bộ tiền khuếch đại với điện áp đầu ra 6 Vôn cung cấp mức quá đủ để điều khiển bất kỳ bộ khuếch đại bổ sung nào.
Linh hoạt tối đa
Ngay cả phần khuếch đại bên trong của Bộ Xử Lý Âm Thanh Tín Hiệu Số Ô tô HELIX M SIX DSP cũng cực kỳ đa dạng – nó có thể được vận hành ở chế độ 6 kênh hoặc nhờ khả năng bắc cầu của nó, cũng có thể được định cấu hình ở chế độ 5 kênh, 4 kênh hoặc thậm chí 3 kênh bộ khuếch đại.
Nhưng đó không phải là tất cả – liên quan đến bốn đầu ra tiền khuếch đại, hệ thống âm thanh có thể được mở rộng đa dạng và nâng cấp lên đến 10 kênh.
Khi kết hợp với các bộ khuếch đại khác của dòng M (M ONE X, M ONE, M FOUR hoặc M SIX), có quá nhiều khả năng để mở rộng số lượng kênh công suất.
Điều này làm cho các hệ thống đa kênh phức tạp nhưng giá cả phải chăng và trên hết là tiết kiệm không gian với hiệu suất cực lớn.
Xử lý kênh ảo – đó là cách định tuyến tín hiệu hoạt động ngày nay
Nhiều kênh DSP cần được quản lý và định cấu hình đúng cách – vì vậy không nghi ngờ gì khi M SIX DSP cũng được trang bị bộ xử lý kênh ảo cải tiến của Audiotec Fischer.
Việc thích ứng với hệ thống âm thanh OE hiện đại thông qua số lượng đầu vào ngày càng tăng có tác động đáng kể đến độ phức tạp của định tuyến tín hiệu bên trong bộ khuếch đại. Đặc biệt là khi một số tín hiệu đầu vào được trộn lẫn với nhau và sau đó được chia lại thành các hệ thống đa chiều, các khái niệm định tuyến thông thường nhanh chóng đạt đến giới hạn của chúng, cả về triển khai và khả năng sử dụng. “Xử lý kênh ảo” nhiều giai đoạn mới của Audiotec Fischer kết hợp với phần mềm DSP PC-Tool thân thiện với người dùng đã được công nhận giúp dễ dàng thực hiện các cấu hình hệ thống thậm chí rất phức tạp. Bên cạnh đó, nó cho phép tự do chỉ định các tính năng âm thanh FX độc quyền của chúng tôi như “RealCenter” hoặc “Xử lý âm trầm tăng cường”.
Điểm cộng về tốc độ – nhờ có ACO
Càng nhanh càng tốt – nền tảng ACO 32 bit đặc biệt mạnh mẽ đảm nhận tất cả các tác vụ điều khiển và đảm bảo tốc độ cao hơn đáng kể, đặc biệt là đối với giao tiếp dữ liệu với phần mềm DSP PC-Tool của chúng tôi mà còn để chuyển đổi nhanh như chớp giữa tối đa mười thiết lập âm thanh. Nhưng ACO còn cung cấp nhiều hơn nữa – các hiệu ứng âm thanh tuyệt vời như Xử lý âm trầm tăng cường hoặc RealCenter được triển khai cũng như Bộ cân bằng đầu vào được phân tách theo kênh bao gồm Bộ phân tích tín hiệu đầu vào (ISA) để dễ dàng phân tích và bù tín hiệu đầu vào của đài OE đã bao gồm một thiết lập âm thanh “ex works”.
Nhỏ gọn, mát mẻ và hoàn toàn thiết thực
Mặc dù có nhiều chức năng và công suất đầu ra lớn, M SIX DSP thể hiện chính nó trong cùng một thiết kế HELIX nhỏ gọn, cổ điển với các đường nét đặc biệt giống như HELIX M SIX. Nhờ công nghệ khuếch đại Class D, nó giữ được “cái đầu mát” ngay cả khi hoạt động hết công suất. Và nhờ các tính năng như khả năng dừng khởi động, mạch ADEP.3 và chế độ tiết kiệm điện, nó cũng được trang bị lý tưởng cho những thách thức hàng ngày hiện nay của việc tích hợp OEM.
Đặc trưng
- Tối đa lên tới 130 Watts RMS. công suất đầu ra trên mỗi kênh thành 4 & 2 Ω
- DSP âm thanh “điểm cố định” 64 bit cực kỳ mạnh mẽ và bộ chuyển đổi tín hiệu AD và DA hiện đại
- ACO – Nền tảng 32 Bit CoProcessor nâng cao dành cho các tính năng DSP và hệ thống nâng cao như:
- ISA (Bộ phân tích tín hiệu đầu vào) và InputEQ để dễ dàng phân tích và bù tín hiệu đầu vào
- Hiệu ứng âm thanh SFX – Xử lý âm trầm tăng cường, StageXpander, RealCenter & Co.
- Đầu vào mức cao 6 kênh thông minh với mạch ADEP.3
- Bốn đầu ra dòng RCA / Cinch với tối đa. Điện áp đầu ra 6 Vôn
- Xử lý kênh ảo (VCP) cho phép cấu hình linh hoạt hơn cho các hệ thống âm thanh có độ phức tạp cao
- Các kênh khuếch đại có thể cầu nối để điều khiển loa trầm hoặc loa siêu trầm mạnh mẽ
- Bảng DSP sản xuất tại Đức
Các tính năng đặc biệt:
ACO – Bộ đồng xử lý 32 bit nâng cao
HELIX M SIX DSP kết hợp Bộ đồng xử lý 32 bit mạnh mẽ phi thường của thế hệ mới nhất cho tất cả các nhiệm vụ giám sát và liên lạc, cả bên trong và bên ngoài. Ngược lại với thế hệ tiền nhiệm 8 Bit, MCU này đạt được tốc độ cao hơn nhiều đối với việc chuyển đổi thiết lập và truyền dữ liệu với phần mềm DSP PC-Tool của chúng tôi. Một lợi thế đáng kể hơn nữa là bộ tải khởi động gốc, tích hợp của CoProcessor.
Nó cho phép nâng cấp phần mềm của tất cả các thành phần của DSP tích hợp để điều chỉnh mạch ADEP.3 do vi điều khiển điều khiển, chẳng hạn như theo các yêu cầu trong tương lai của hệ thống chẩn đoán radio của nhà máy hoặc nếu thiết bị sẽ được mở rộng với các giao diện bổ sung. Ngoài ra, nhờ bộ nhớ flash mới, ACO cung cấp 10 vị trí bộ nhớ để thiết lập âm thanh thay vì hai vị trí thông thường.
Đầu vào mức cao thông minh ADEP.3
Radio ô tô hiện đại, được lắp đặt tại nhà máy kết hợp các khả năng chẩn đoán phức tạp của các loa được kết nối. Đặc biệt, thế hệ radio ô tô mới nhất được trang bị các chức năng giám sát bổ sung để các thông báo lỗi và mất các tính năng cụ thể (ví dụ: chức năng fader) thường xuất hiện nếu bộ khuếch đại được kết nối – nhưng với M SIX DSP thì không.
Mạch ADEP.3 mới (Bảo vệ Lỗi Chẩn đoán Nâng cao, Thế hệ thứ 3) tránh tất cả các sự cố này mà không cần tải đầu ra loa của đài OE trong âm lượng lớn không cần thiết.
Chế độ tiết kiệm năng lượng
Chế độ tiết kiệm năng lượng được tích hợp trong thiết lập cơ bản. Nó cho phép giảm đáng kể mức tiêu thụ điện năng của các bộ khuếch đại được kết nối với HELIX M SIX DSP sau khi không có tín hiệu đầu vào trong hơn 60 giây. Xin lưu ý rằng trong nhiều ô tô hiện đại có “CAN” hoặc bất kỳ cấu trúc xe buýt bên trong nào khác, có thể xảy ra trường hợp radio vẫn được bật “ẩn” trong tối đa 45 phút. ngay cả sau khi khóa và rời khỏi xe! Khi “Chế độ tiết kiệm năng lượng“ được kích hoạt, đầu ra từ xa và do đó, các bộ khuếch đại được kết nối sẽ bị tắt.
M SIX DSP sẽ kích hoạt lại đầu ra từ xa trong vòng một giây nếu tín hiệu âm nhạc được áp dụng. Có thể sửa đổi thời gian tắt 60 giây. hoặc tắt hoàn toàn “Chế độ tiết kiệm năng lượng” thông qua phần mềm DSP PC-Tool.
Khả năng Start-Stop
Nguồn điện được chuyển đổi của HELIX M SIX DSP đảm bảo điện áp cung cấp bên trong không đổi ngay cả khi điện áp của pin giảm xuống 6 Vôn trong khi quay động cơ.
Thông số kỹ thuật
| RMS công suất ≤ 1% THD+N | |
| – @ 4 Ôm | 6 x 100 Watt |
| – @ 2 Ôm | 6 x 100 Watt |
| – @ 1 Ôm | – |
| – bắc cầu @ 4 Ohms | 3 x 200 Watt |
| – bắc cầu @ 2 Ohms | – |
| tối đa. công suất đầu ra trên mỗi kênh* | Lên đến 130 Watts RMS @ 4/2 Ohms |
| công nghệ khuếch đại | Lớp D |

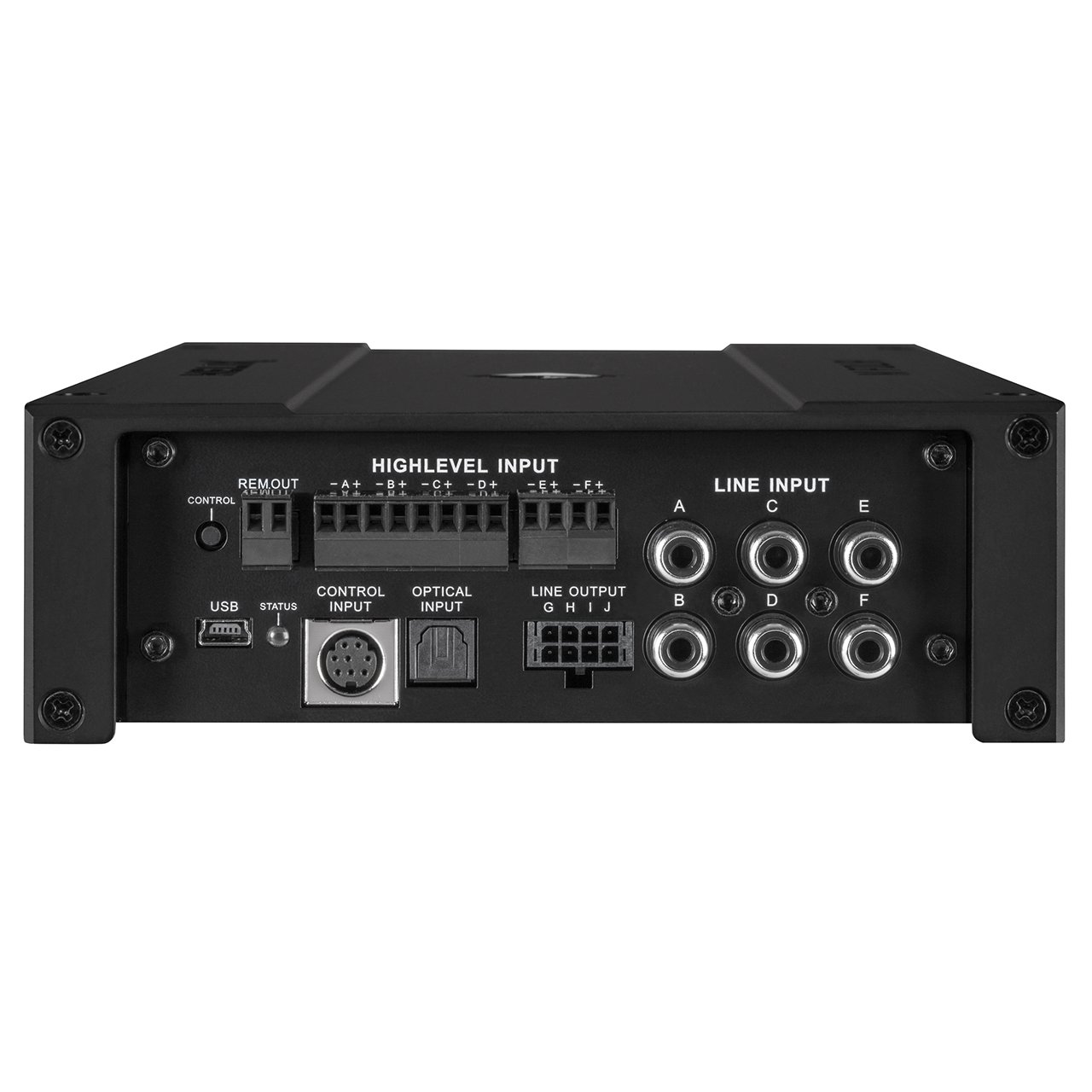

| đầu vào | 6 x RCA / Cinch 6 x Đầu vào loa cao cấp 1 x SPDIF quang (12 – 96 kHz) 1 x Đầu vào từ xa |
| Độ nhạy đầu vào | RCA / Cinch 1 – 4 Vôn Cấp cao 5 – 20 Vôn |
| Trở kháng đầu vào RCA/Cinch | 22 kOhms |
| Mức trở kháng đầu vào cao | 9 – 33 Ohms hoặc 20 kOhms |

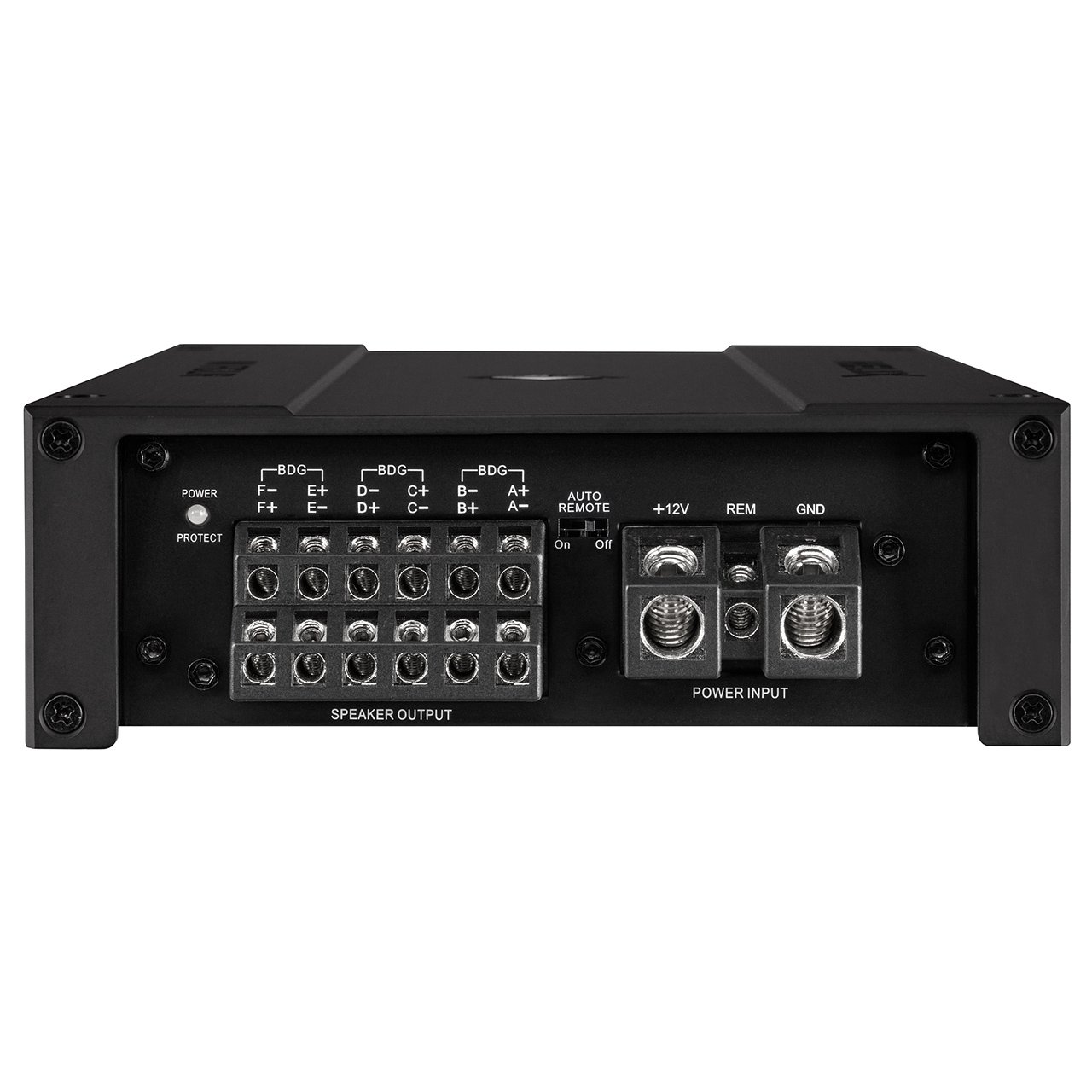

| đầu ra | 6 x Đầu ra loa 4 x RCA / Cinch 2 x Đầu ra từ xa |
| Điện áp đầu ra RCA / Cinch | 6 vôn |
| Phản hồi thường xuyên | 20 Hz – 22.000 Hz |
| độ phân giải DSP | 64 bit |
| nguồn DSP | 295 MHz (1,2 tỷ hoạt động MAC/giây) |
| tỷ lệ lấy mẫu | 48 kHz |
| loại DSP | Bộ xử lý tín hiệu âm thanh |
| Đầu vào kỹ thuật số tỷ lệ tín hiệu trên tạp âm | Đầu ra loa / đường truyền 105/108 dB (trọng số A) |
| Đầu vào tương tự tỷ lệ tín hiệu trên tạp âm | Đầu ra loa / đường truyền 102/105 dB (trọng số A) |
| Biến dạng (THD) | < 0,03 / 0,005 % Đầu ra loa / Đường truyền |
| yếu tố giảm chấn | 100 |
| điện áp hoạt động | 10,5 – 16 Vôn (tối đa 5 giây xuống còn 6 Vôn) |
| dòng điện nhàn rỗi | 1950mA |
| tối đa. dòng điện đầu ra từ xa | 500mA |
| Cầu chì | Cầu chì tối đa 2 x 35 A (APX) |
| đánh giá sức mạnh | DC 12 V ⎓ 80 A tối đa. |
| Tính năng bổ sung | Mạch ADEP.3, Công tắc từ xa tự động, Bộ đồng xử lý 32 bit, Đầu vào điều khiển |
| Kích thước (C x R x S) | 50 x 320 x 154 mm / 2,00 x 12,60 x 6,06” |
* Trong các ứng dụng đa kênh điển hình (hệ thống 2/3 chiều + phía sau + loa siêu trầm)
Phạm vi giao hàng
1 x Bộ khuếch đại HELIX M SIX DSP
1 x Cáp Line Output-to-RCA / Cinch
1 x Cáp USB
1 x Vật liệu lắp đặt
1 x Hướng dẫn sử dụng
