Mô tả

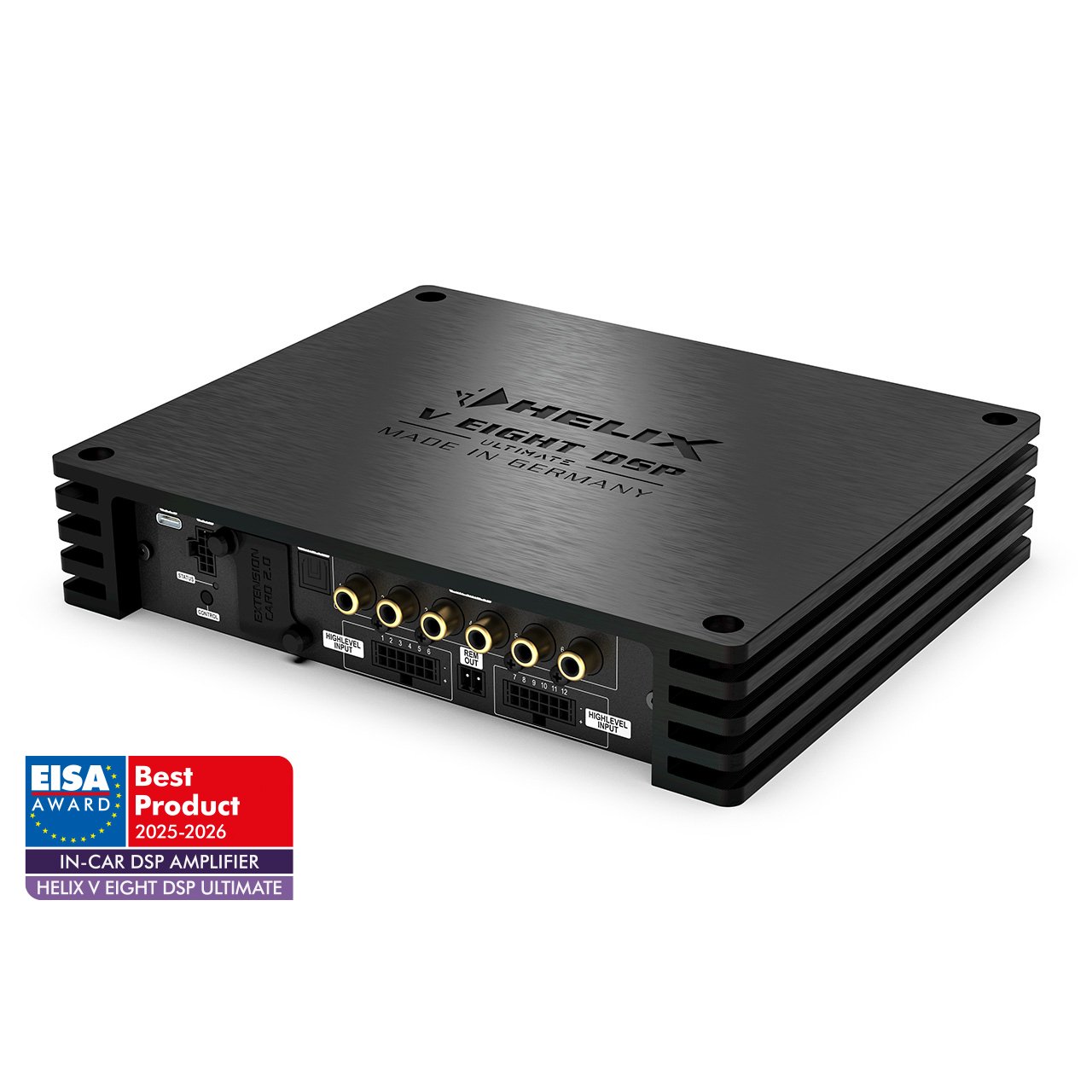

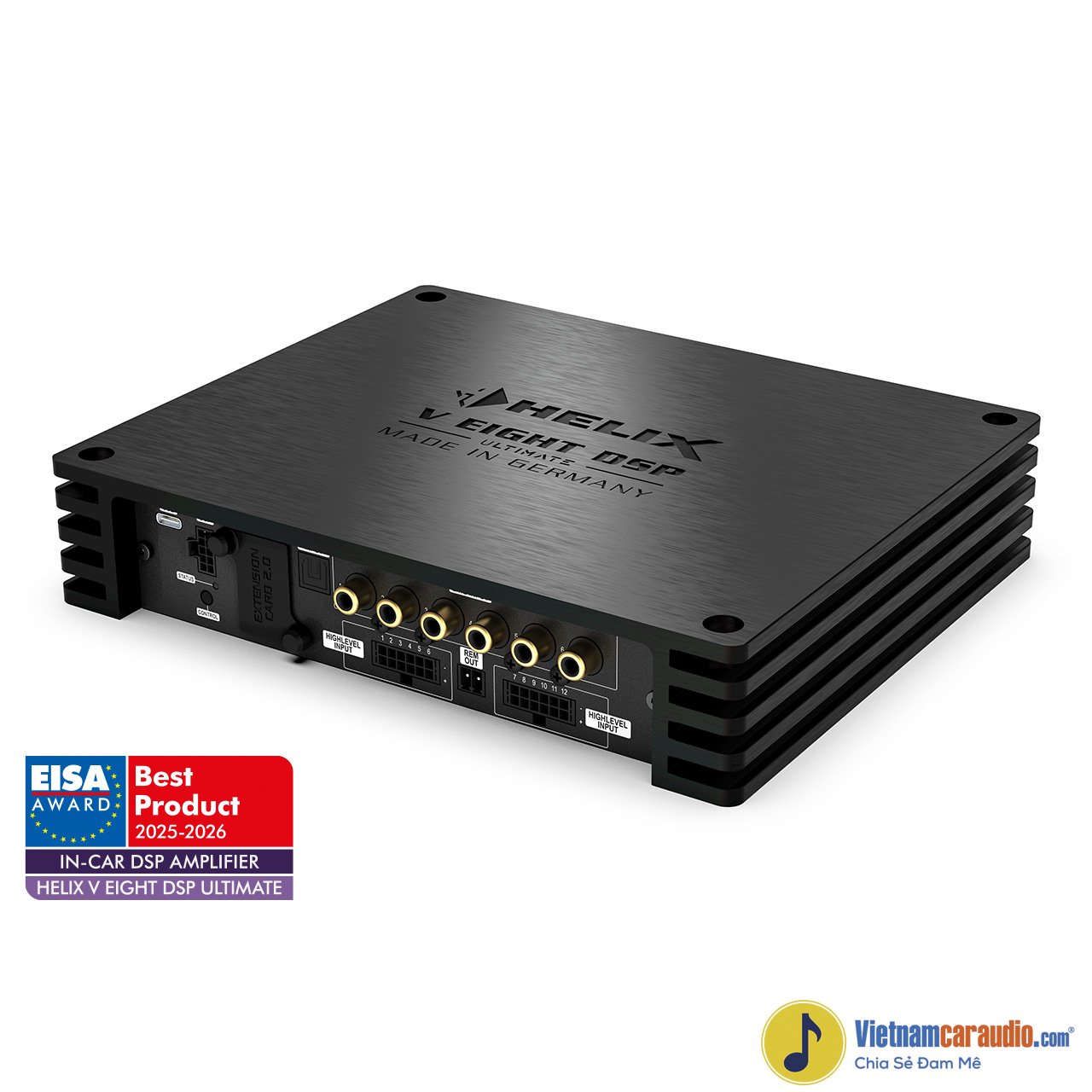

HELIX NEXT V EIGHT DSP ULTIMATE là ampli DSP cao cấp thế hệ mới của Audiotec Fischer, được thiết kế dành cho các hệ thống âm thanh xe hơi hiện đại yêu cầu chất lượng xử lý tín hiệu chính xác, công suất mạnh mẽ và khả năng lắp đặt gọn gàng. Đây là giải pháp “all-in-one” kết hợp ampli 8 kênh công suất lớn cùng bộ xử lý tín hiệu DSP 14 kênh, phù hợp cho các cấu hình âm thanh cao cấp, xe châu Âu đời mới, xe có hệ thống âm thanh zin phức tạp hoặc các dự án nâng cấp âm thanh chuyên nghiệp.
Với công suất lên tới 8 x 110W RMS ở 4 Ohm và 4 x 220W RMS ở 2 Ohm trên các kênh 5–8, HELIX NEXT V EIGHT DSP ULTIMATE mang lại khả năng kiểm soát loa mạnh mẽ, sạch sẽ và chính xác. Sản phẩm được sản xuất tại Đức, sử dụng công nghệ khuếch đại Class HD hiệu suất cao, kết hợp nền tảng DSP mạnh mẽ, hỗ trợ tinh chỉnh chuyên sâu bằng phần mềm DSP PC-Tool 6.
Công cụ đa năng ở dạng hoàn hảo nhất.
V EIGHT DSP ULTIMATE đại diện cho bước tiến đột phá tiếp theo trong giải pháp tất cả trong một nổi tiếng của HELIX. Mọi khía cạnh của bộ khuếch đại 8 kênh với DSP 14 kênh tích hợp này đều được thiết kế lại, tinh chỉnh và nâng cấp – từ xử lý tín hiệu và kết nối đến hiệu năng và chất lượng âm thanh vượt trội. Đây không chỉ là một bản nâng cấp – mà là hiện thân của tham vọng và cam kết định nghĩa lại những gì mà bộ khuếch đại DSP đa kênh có thể đạt được.
Báo chí & giải thưởng
Công nghệ khuếch đại tiên tiến kết hợp với hiệu năng thế hệ mới.
Trái tim của V EIGHT DSP ULTIMATE là công nghệ TI Class D thế hệ mới hiệu quả cao, mang lại hiệu suất tăng đáng kể lên đến 66% so với thế hệ tiền nhiệm – kết hợp với chất lượng âm thanh được tinh chỉnh hơn nữa và khả năng điều khiển loa tối đa. Với công suất 8 x 110 Watts RMS ở trở kháng 4 Ohms hoặc 4 x 110 Watts RMS ở trở kháng 4 Ohms + 4 x 220 Watts RMS ở trở kháng 2 Ohms, V EIGHT DSP ULTIMATE cung cấp nguồn năng lượng dự trữ ấn tượng cho các hệ thống loa đòi hỏi cao nhất.
Nhờ hiệu năng hệ thống được cải thiện đáng kể, V EIGHT DSP ULTIMATE xử lý các hệ thống âm thanh hiệu năng cao phức tạp một cách dễ dàng – chính xác, mạnh mẽ và sống động.
Khả năng kết nối vượt trội cho các hệ thống đa kênh hiện đại.
Với phạm vi tùy chọn đầu vào và đầu ra chưa từng có, V EIGHT DSP ULTIMATE sẵn sàng cho mọi kịch bản tích hợp – cho dù là hệ thống OEM, đầu phát âm thanh hậu mãi hay kết nối trực tiếp với điện thoại thông minh và máy tính bảng. Nó cung cấp 12 đầu vào mức cao, 6 đầu vào RCA/Cinch, một đầu vào quang học kỹ thuật số, khe cắm Extension Card 2.0 mới và giao diện USB PerfectStream tiên tiến.
Về phía đầu ra, ngoài tám đầu ra loa, bộ khuếch đại còn có sáu đầu ra RCA/Cinch để mở rộng liền mạch với các bộ khuếch đại bổ sung – biến nó trở thành trung tâm hoàn hảo cho bất kỳ kiến trúc hệ thống nào.
Khả năng tinh chỉnh âm thanh hoàn hảo nhờ tối ưu hóa cho DSP PC-Tool 6 mới.
HELIX V EIGHT DSP ULTIMATE được thiết kế nhất quán để đáp ứng các yêu cầu của các hệ thống đa kênh phức tạp – và với bộ xử lý tín hiệu 14 kênh tích hợp, nó cung cấp nhiều tùy chọn mở rộng đáng kể so với phiên bản tiền nhiệm. Với số lượng lớn các kênh DSP được xử lý, hiện bao gồm sáu đầu ra đường tín hiệu thay vì hai, nó mang lại sự linh hoạt tối đa khi triển khai các cấu hình hệ thống phức tạp.
Kết hợp với phần mềm DSP PC-Tool 6 mới , người dùng được hưởng lợi từ bộ tính năng nâng cao, các công cụ điều chỉnh thông minh hơn và giao diện người dùng được cải thiện đáng kể – cho phép điều chỉnh âm thanh nhanh chóng và chính xác phù hợp với mọi môi trường âm thanh hoặc sở thích nghe. Kết quả: hiệu suất âm thanh ở mức cao nhất.
ACO – Nền tảng bộ xử lý phụ 32 bit tiên tiến
Khả năng xử lý nhanh chóng vượt xa đường dẫn tín hiệu – nền tảng ACO 32 Bit hiệu năng cao xử lý tất cả các tác vụ điều khiển và đảm bảo giao tiếp dữ liệu cực nhanh với phần mềm DSP PC-Tool, bao gồm cả khả năng chuyển đổi nhanh như chớp giữa tối đa mười thiết lập âm thanh.
Nhưng ACO còn cung cấp nhiều hơn thế nữa: các tính năng tích hợp như Xử lý âm trầm tăng cường (Augmented Bass Processing), RealCenter, Điều khiển độ lớn âm thanh động (Dynamic Loudness Control – DLC) và Điều khiển âm sắc từ xa (Remote Tone Control – RTC), cùng với Bộ phân tích tín hiệu đầu vào nâng cao ( Advanced Input Signal Analyzer – AISA) mới , mang lại tính linh hoạt điều chỉnh chưa từng có và cho phép phân tích và bù trừ các tín hiệu đầu vào từ các hệ thống âm thanh gốc của nhà sản xuất đã có sẵn các thiết lập âm thanh.
Công nghệ
Lớp khuếch đại
Khả năng điều khiển và âm thanh cao cấp kết hợp hoàn hảo nhờ USB PerfectStream.
Với nền tảng ACO được nâng cấp, HELIX V EIGHT DSP ULTIMATE giới thiệu USB PerfectStream – một giao diện thiết lập các tiêu chuẩn mới về khả năng kết nối và tính thân thiện với người dùng. Điều này mở rộng khả năng của bộ khuếch đại với giao diện âm thanh USB hai chiều, cho phép đồng thời truyền phát âm thanh không suy giảm từ điện thoại thông minh, máy tính bảng hoặc PC, truyền tín hiệu đo lường thời gian thực cho AISA và cấu hình DSP PC-Tool. Hoạt động như một hub USB thông minh, nền tảng ACO loại bỏ nhu cầu sử dụng các giao diện đo lường bên ngoài – giúp phân tích tín hiệu và điều chỉnh hệ thống nhanh hơn, dễ dàng hơn và chính xác hơn bao giờ hết. Một lợi thế thực sự cho các nhà tích hợp hệ thống chuyên nghiệp.
Đầu vào
Thẻ mở rộng 2.0 – Khả năng mở rộng sẵn sàng cho tương lai
V EIGHT DSP ULTIMATE là bộ khuếch đại HELIX đầu tiên được trang bị khe cắm Extension Card 2.0 mới – một nền tảng mở rộng được cải tiến với nắp nhựa cố định bằng vít và khả năng tương thích giữa các dòng sản phẩm. Cho dù là phát trực tuyến Bluetooth® HD hay các đầu vào analog bổ sung, cách tiếp cận theo mô-đun này cho phép bộ khuếch đại được tùy chỉnh theo yêu cầu hệ thống riêng. Khe cắm Extension Card 2.0 đảm bảo khả năng tương thích tối đa trong tương lai để bổ sung các nguồn tín hiệu mới.
Đặc trưng
- 14 kênh DSP cho tính linh hoạt tối đa với khả năng nâng cấp âm thanh đa kênh.
- Bộ khuếch đại 8 kênh với công nghệ Class HD tiên tiến nhất, kết hợp chất lượng âm thanh tuyệt vời với hiệu suất vượt trội.
- Đầu vào mức cao 12 kênh công suất lớn với độ nhạy đầu vào lên đến 32 V RMS và mạch ADEP.3 để tích hợp OEM liền mạch.
- Định tuyến tín hiệu đầu vào-đầu ra (IOR) 1:1 – tất cả các đầu vào mức cao có thể được gán riêng lẻ cho một bộ khuếch đại hoặc đầu ra đường truyền, cho phép định tuyến tín hiệu trực tiếp từ đầu vào đến đầu ra.
- Công suất đầu ra RMS lên đến 270 W mỗi kênh ở trở kháng 2 Ω.
- Công nghệ USB PerfectStream – truyền phát âm thanh độ phân giải cao không suy giảm (lên đến 192 kHz / 32 Bit), đo lường AISA (Bộ phân tích tín hiệu đầu vào nâng cao) và cấu hình DSP đồng thời qua USB-C.
- Bộ xử lý tín hiệu số âm thanh (Audio DSP) “điểm cố định” cực mạnh với độ phân giải 64 bit.
- Công nghệ VCP (Virtual Channel Processing) mang lại sự linh hoạt vượt trội trong việc cấu hình các hệ thống âm thanh phức tạp, nhờ vào:
- Bộ cân bằng nhóm đa kênh tác động đồng thời lên nhiều kênh đầu ra.
- Cấu hình loa đa hướng cho hiệu ứng âm thanh DSP (SFX)
- Các tính năng bổ sung như Giảm âm phía sau
- ACO – Nền tảng bộ xử lý phụ 32 bit tiên tiến dành cho các tính năng hệ thống và DSP như:
- AISA (Advanced Input Signal Analyzer) và InputEQ giúp phân tích và hiệu chỉnh tín hiệu đầu vào dễ dàng.
- DLC (Điều khiển âm lượng động) và RTC (Điều khiển âm sắc từ xa) cho phép điều chỉnh động âm cao và âm trầm tùy thuộc vào âm lượng.
- Chức năng TuneEQ độc quyền cho phép tự động điều chỉnh bộ cân bằng đầu vào, ảo và đầu ra.
- Hiệu ứng âm thanh SFX – Xử lý âm trầm tăng cường, RealCenter & Co.
- Cổng điều khiển thông minh (SCP) nhỏ gọn, hiện đại, dùng để kết nối điều khiển từ xa và phụ kiện.
- Khe cắm Extension Card 2.0 dành cho các tiện ích bổ sung hệ thống như truyền phát âm thanh HD Bluetooth® , đầu vào analog bổ sung hoặc các nguồn tín hiệu trong tương lai.
- Ngõ vào kỹ thuật số quang học định dạng SPDIF và sáu ngõ ra tín hiệu đã được xử lý với điện áp đầu ra tối đa 3 Volts.
- Công nghệ ổn định công suất đầu ra (SOP Max) đảm bảo công suất đầu ra luôn ổn định, mang lại hiệu suất tối đa mọi lúc, bất kể điện áp đầu vào.
- Hệ thống quản lý nguồn điện thông minh đảm bảo độ ổn định điện áp hoàn hảo trên tất cả các nền tảng xe hiện đại.
- Bộ nguồn có khả năng khởi động/dừng tự động với dải điện áp đầu vào mở rộng lên đến 18 V – lý tưởng cho các loại xe điện hiện đại.
- Công tắc điều khiển từ xa tự động để kích hoạt bộ khuếch đại mà không cần tín hiệu điều khiển từ xa bên ngoài.
- Thiết kế nhỏ gọn với khả năng tản nhiệt thấp nhờ hiệu suất vượt trội.
- Kiểm soát tối đa với DSP PC-Tool 6 – phần mềm chuyên nghiệp cho phép cấu hình bộ khuếch đại chính xác và tinh chỉnh âm thanh chuẩn xác trong xe.
Tính năng đặc biệt:
Công nghệ khuếch đại Class HD
Khái niệm Class HD độc đáo kết hợp những ưu điểm của công nghệ Class H với nguyên lý của bộ khuếch đại Class D. Kết quả là hiệu suất vượt trội, dễ dàng đánh bại bất kỳ bộ khuếch đại Class D thông thường nào. Bằng cách liên tục thay đổi điện áp nguồn bên trong tùy thuộc vào biên độ tín hiệu đầu vào của bộ khuếch đại, tổn thất khi không hoạt động được giảm đáng kể và hiệu suất tổng thể luôn gần mức tối đa.
USB PerfectStream
Công nghệ USB PerfectStream mở rộng khả năng của bộ khuếch đại với giao diện âm thanh USB hai chiều mạnh mẽ. Nó cho phép truyền phát âm thanh độ phân giải cao không mất dữ liệu với tần số lấy mẫu lên đến 192 kHz / 32 Bit trực tiếp vào DSP – cho phép truyền phát nội dung âm nhạc hoặc tín hiệu thử nghiệm trực tiếp từ máy tính hoặc điện thoại thông minh vào bộ xử lý tín hiệu.
Ngoài ra, USB PerfectStream cho phép dữ liệu âm thanh từ các kênh DSP riêng lẻ được gửi trở lại máy tính theo thời gian thực và độ phân giải cao. Điều này giúp xử lý và tinh chỉnh các tín hiệu này trong Bộ phân tích tín hiệu đầu vào nâng cao của chúng tôi, sử dụng xử lý đầu vào để hiệu chỉnh và tối ưu hóa chúng một cách chính xác.
ACO – Bộ xử lý phụ 32 bit nâng cao
Nền tảng ACO (Advanced CoProcessor) xử lý tất cả các tác vụ điều khiển và giao tiếp trong hệ thống DSP. Nó đảm bảo khởi động hệ thống cực nhanh, chuyển đổi nhanh chóng giữa tối đa mười thiết lập âm thanh và cung cấp sự tăng tốc quyết định, đặc biệt là trong giao tiếp dữ liệu với phần mềm DSP PC-Tool của chúng tôi.
ACO cũng là nền tảng cho một loạt các tính năng bổ sung – bao gồm các hiệu ứng âm thanh SFX như “Augmented Bass Processing” và “RealCenter”, các chức năng như Dynamic Loudness Control (DLC) và Remote Tone Control (RTC), và bộ cân bằng đầu vào tách kênh với bộ phân tích tín hiệu đầu vào nâng cao (AISA) tích hợp để dễ dàng phân tích và hiệu chỉnh tín hiệu đầu vào với cân bằng được áp dụng sẵn từ nhà máy.
ACO đại diện cho hiệu suất tối đa, tính linh hoạt và kiến trúc hệ thống có khả năng đáp ứng nhu cầu trong tương lai.
Đầu vào cấp cao thông minh ADEP.3
Các hệ thống radio ô tô hiện đại được lắp đặt sẵn trong nhà máy tích hợp các phương pháp chẩn đoán loa kết nối tinh vi. Đặc biệt, thế hệ radio ô tô mới nhất được trang bị các chức năng giám sát tiên tiến, thường dẫn đến thông báo lỗi hoặc mất một số tính năng cụ thể (ví dụ: chức năng điều chỉnh âm lượng) khi kết nối với bộ khuếch đại tiêu chuẩn.
Mạch ADEP.3 (Thế hệ 3) đáp ứng các yêu cầu của các hệ thống OEM tiên tiến này và đảm bảo tích hợp liền mạch. Được điều khiển bởi nền tảng ACO, hệ thống này có khả năng tương thích với tương lai và được thiết kế để thích ứng linh hoạt với những thay đổi trong chẩn đoán radio ô tô.
Điều này đảm bảo khả năng tương thích tối đa với hầu hết các đầu phát OEM – mà không gây quá tải cho đầu ra loa ở mức âm lượng cao.
Chế độ tiết kiệm năng lượng
Chế độ tiết kiệm điện cho phép giảm đáng kể mức tiêu thụ điện năng của bộ khuếch đại (và bất kỳ bộ khuếch đại bổ sung nào được kết nối) khi không phát hiện thấy tín hiệu âm nhạc trong một khoảng thời gian nhất định.
Khi chế độ tiết kiệm điện được kích hoạt, các tầng khuếch đại bên trong và đầu ra điều khiển từ xa sẽ tự động tắt. Khi phát hiện thấy tín hiệu âm nhạc trở lại, thiết bị sẽ hoạt động bình thường trong khoảng 2 giây. Độ trễ tắt có thể được điều chỉnh hoặc tắt hoàn toàn thông qua phần mềm DSP PC-Tool.
Khả năng khởi động-dừng
Bộ nguồn chuyển mạch đảm bảo điện áp cung cấp bên trong ổn định ngay cả khi điện áp giảm xuống còn 6 Volt trong thời gian ngắn (ví dụ: khi khởi động động cơ), do đó chức năng của thiết bị vẫn ổn định và không bị ảnh hưởng.
Tính năng DSP
TuneEQ
TuneEQ là một chức năng cực kỳ linh hoạt và đặc biệt dễ sử dụng để hiệu chỉnh đáp tuyến tần số tự động. Chỉ cần một phép đo cho mỗi kênh âm thanh hoặc cặp kênh với micro đo phù hợp (ví dụ: Bộ điều chỉnh AMI của chúng tôi) là đủ để TuneEQ tự động và chính xác điều chỉnh bộ cân bằng theo đường cong tham chiếu mong muốn. TuneEQ sử dụng đầy đủ các chức năng của bộ cân bằng tham số, bao gồm điều chỉnh tần số trung tâm, hệ số Q và độ khuếch đại. Và vì các phép toán số học phức tạp cần thiết cho việc này chạy ngầm, bạn cũng tiết kiệm được rất nhiều thời gian khi tối ưu hóa âm thanh của mình với TuneEQ.
Tính năng DSP
Trung tâm thực tế
Tính năng “RealCenter” là một thuật toán do Audiotec Fischer phát triển, giúp nhấn mạnh thông tin âm nhạc có trong cả kênh trước bên trái và bên phải để tạo ra một tín hiệu trung tâm duy nhất. Khác với các phương pháp thông thường chỉ cộng các kênh lại với nhau, cường độ của tín hiệu trung tâm cũng được điều khiển một cách linh hoạt dựa trên nội dung thông tin âm thanh nổi của kênh trái và kênh phải.
Nghe có vẻ phức tạp nhưng hiệu ứng này thật đáng kinh ngạc: Điều đó có nghĩa là nếu chỉ kênh trái hoặc kênh phải phát tín hiệu âm thanh, kênh trung tâm sẽ không phát ra tín hiệu. Trong trường hợp các thuật toán thông thường, mức âm lượng của kênh trung tâm chỉ giảm đi 6 dB (= một nửa mức âm lượng). Công nghệ “RealCenter” của Audiotec Fischer cho phép tạo ra không gian âm thanh độc đáo, mở rộng cho cả người lái và người ngồi cạnh cùng một lúc! Do đó, những nhược điểm của kênh trung tâm thông thường, chẳng hạn như không gian âm thanh nhỏ và gây khó chịu, đã trở thành dĩ vãng.
Xử lý âm trầm tăng cường
Công nghệ xử lý âm trầm tăng cường độc quyền của Audiotec Fischer, bao gồm hai tính năng âm thanh đột phá “Tăng cường âm trầm động” và “SubXpander”, được phát triển đặc biệt để cải thiện đáng kể khả năng tái tạo âm trầm của loa siêu trầm.
Tính năng “Tăng cường âm trầm động” kết hợp khéo léo giữa âm trầm sâu tối đa và áp suất âm thanh cao nhất – bất kể thể loại nhạc hay các điều khiển âm sắc trên đầu phát. Tùy thuộc vào tín hiệu đầu vào, “Tăng cường âm trầm động” sẽ tăng cường dải tần số thấp hơn và thay đổi tần số cắt của bộ lọc hạ âm. Kết quả là âm trầm mạnh mẽ và sâu hơn đáng kể ở mức âm lượng thấp và trung bình mà không có nguy cơ quá tải loa siêu trầm cả về cơ học lẫn điện học ở mức âm lượng cao. Thật đáng kinh ngạc khi hiệu suất âm trầm lại có thể đạt được như vậy.
Nếu bạn muốn âm trầm sâu hơn và “tối” hơn nữa, bạn có thể kích hoạt thêm chức năng “SubXpander”. Khi đó, các âm bội sẽ được thêm vào các âm cơ bản trong dải tần từ 50 đến 100 Hz.
Các tính năng bổ sung
Thông số kỹ thuật
| Công suất RMS ≤ 1% THD+N | |
| – @ 4 Ohms | Kênh 1 – 8: 8 x 110 Watts |
| – @ 2 Ohms | Kênh 5 – 8: 4 x 220 Watts |
| – @ 1 Ohm | – |
| – đấu nối cầu ở trở kháng 4 Ohms | – |
| – mắc nối tiếp ở trở kháng 2 Ohms | – |
| Công suất đầu ra tối đa trên mỗi kênh* | Kênh 1 – 8: công suất RMS lên đến 140 Watts @ 4 Ohms Kênh 5 – 8: công suất RMS lên đến 270 Watts @ 2 Ohms |
| Công nghệ khuếch đại | Lớp HD |

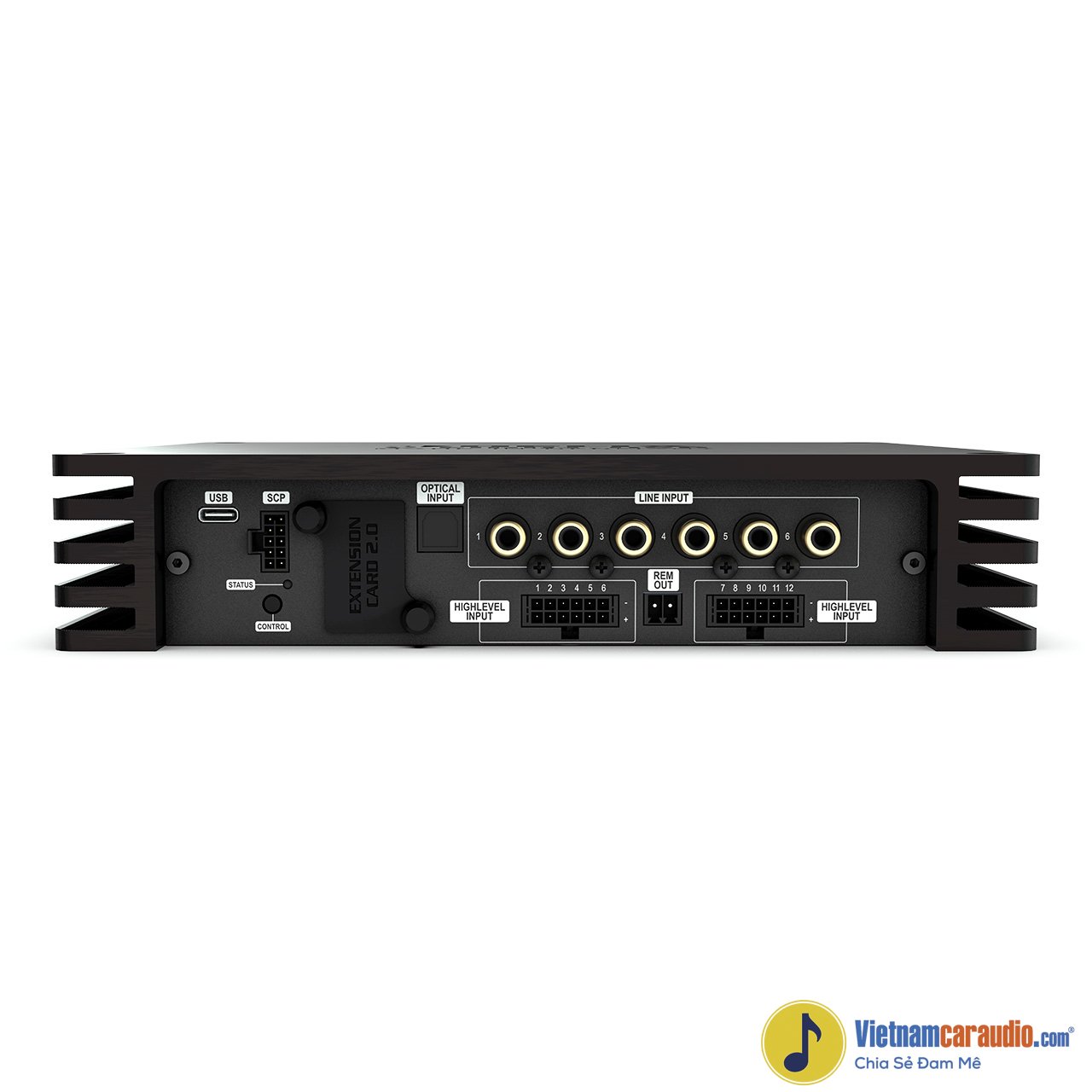

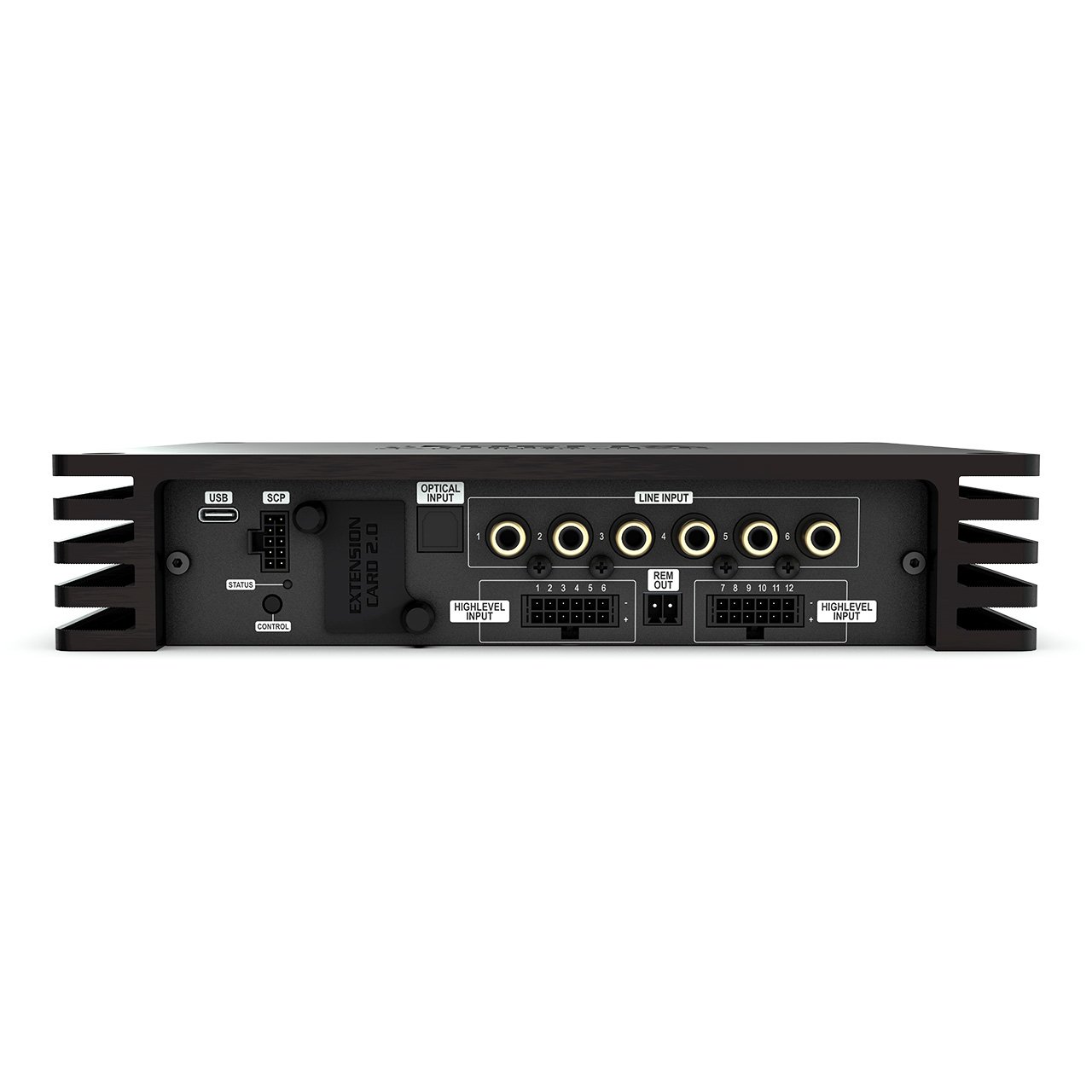

| Đầu vào | 6 cổng RCA/Cinch, 12 cổng đầu vào loa mức cao, 1 cổng SPDIF quang học (12 – 96 kHz), 1 card mở rộng 2.0, 1 cổng USB PerfectStream. |
| Độ nhạy đầu vào | RCA/Cinch: 1 – 8 Volts Mức cao: 4 – 32 Volts |
| Trở kháng đầu vào | Đầu nối RCA / Cinch: 25 kOhm; Đầu nối mức cao: 9 – 33 Ohm với ADEP.3. |

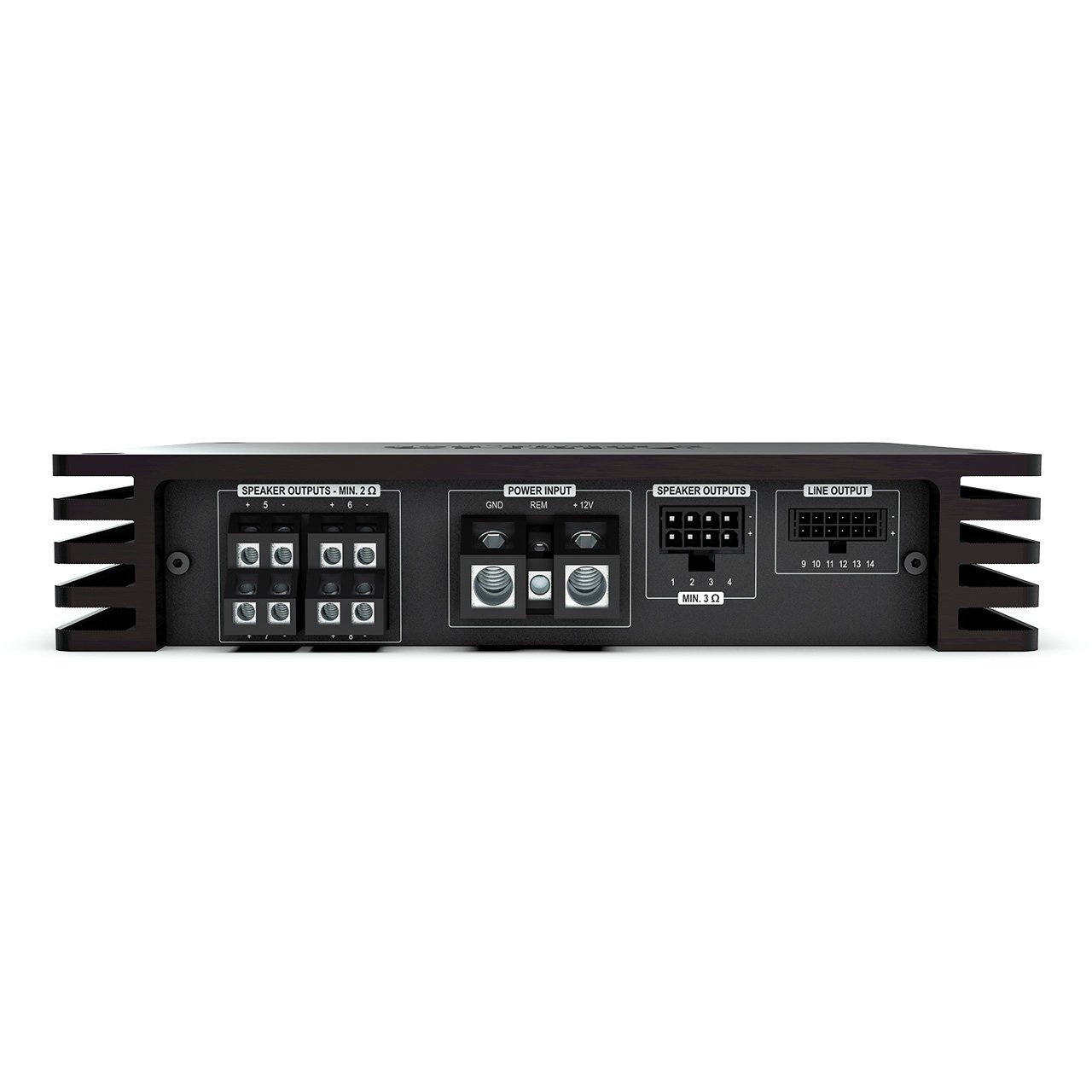

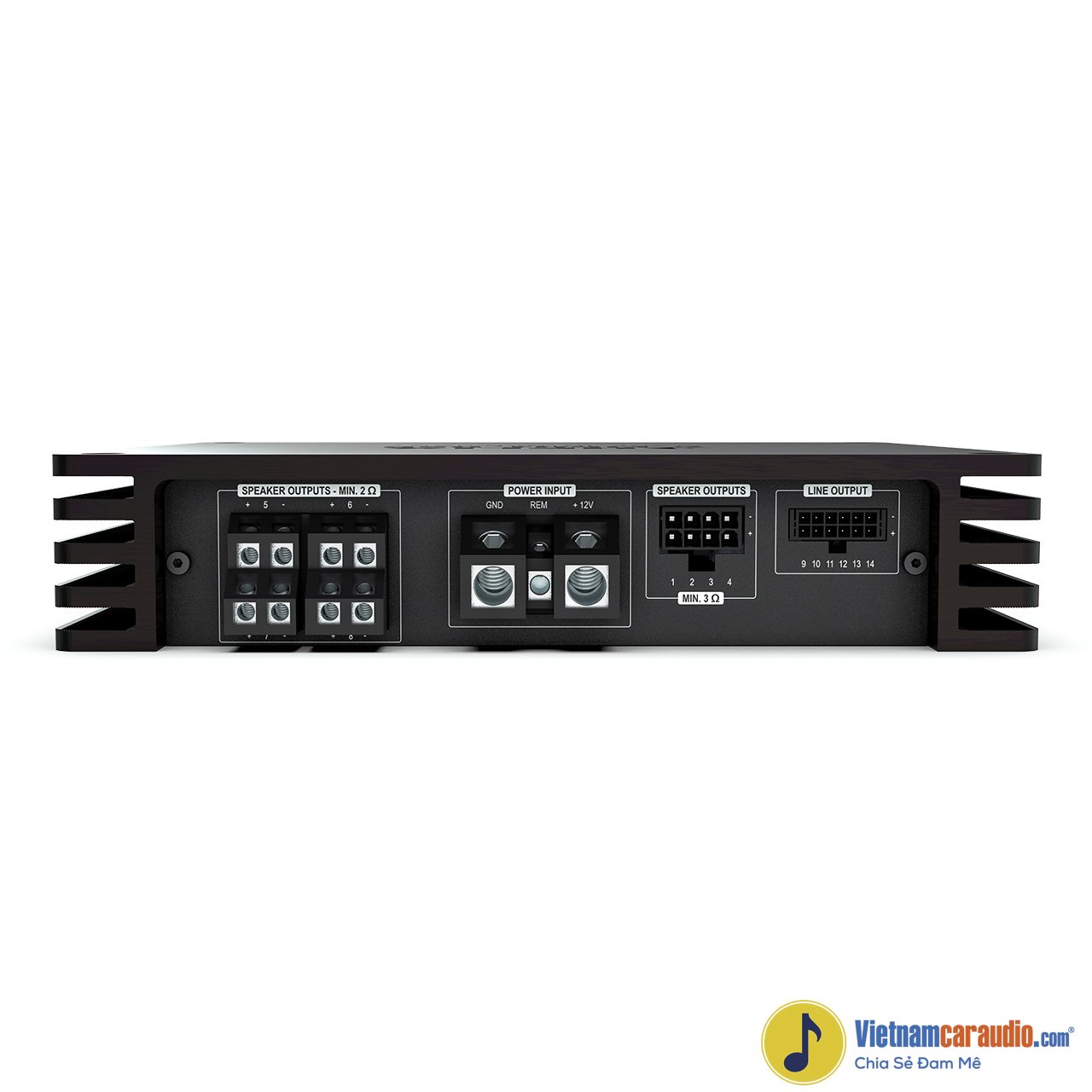

| Đầu ra | 8 cổng đầu ra loa, 6 cổng RCA/Cinch, 2 cổng đầu ra điều khiển từ xa. |
| Điện áp đầu ra RCA / Cinch | 3 Vôn |
| Đáp ứng tần số | 15 Hz – 22.000 Hz |
| Độ phân giải DSP | 64 bit |
| Sức mạnh DSP | 295 MHz (1,2 tỷ thao tác MAC/giây) |
| Tốc độ lấy mẫu | 48 kHz |
| Loại DSP | Bộ xử lý tín hiệu âm thanh |
| Bộ chuyển đổi tín hiệu | Bộ chuyển đổi A/D: BurrBrown 24 Bit, bộ chuyển đổi D/A: BurrBrown 24 Bit |
| Tỷ lệ tín hiệu trên nhiễu (được trọng số A) | Ngõ vào kỹ thuật số: 107 dB Ngõ vào tương tự: 102 dB |
| Độ méo (THD @ 1 kHz, 1 W vào 4 Ohms) | < 0,007 % |
| Độ méo (THD+N @ 1 kHz, 1 W vào 4 Ohms) | < 0,009 % |
| Hệ số giảm chấn | 100 |
| Điện áp hoạt động | 10,5 – 18 Volts (tối đa 5 giây, giảm xuống 6 Volts) |
| Công suất định mức | Điện áp DC 12 V ⎓ Dòng điện tối đa 110 A. |
| Dòng điện chờ | 750mA |
| Dòng điện đầu ra từ xa tối đa | 500 mA |
| Phạm vi nhiệt độ hoạt động | -40 °C đến +70 °C |
| Cầu chì | 2 cầu chì LP-Mini 40A (APS) |
| Các tính năng bổ sung | Bộ xử lý phụ 32 bit, khe cắm thẻ mở rộng 2.0, mạch ADEP.3, công tắc điều khiển từ xa tự động, cổng điều khiển thông minh, USB-C, USB PerfectStream. |
| Kích thước (Cao x Rộng x Sâu) | 44 x 220 x 180 mm / 1.73 x 8.66 x 7.09” |
* Trong các ứng dụng đa kênh điển hình (hệ thống 2/3 đường tiếng + loa sau + loa siêu trầm)
Phạm vi giao hàng
1 x Ampli HELIX NEXT V EIGHT DSP ULTIMATE
1 x Cáp USB-C kèm bộ chuyển đổi USB-A
2 x Khóa lục giác
4 x Cáp kết nối
1 x Vật liệu lắp đặt
1 x Sách hướng dẫn sử dụng
